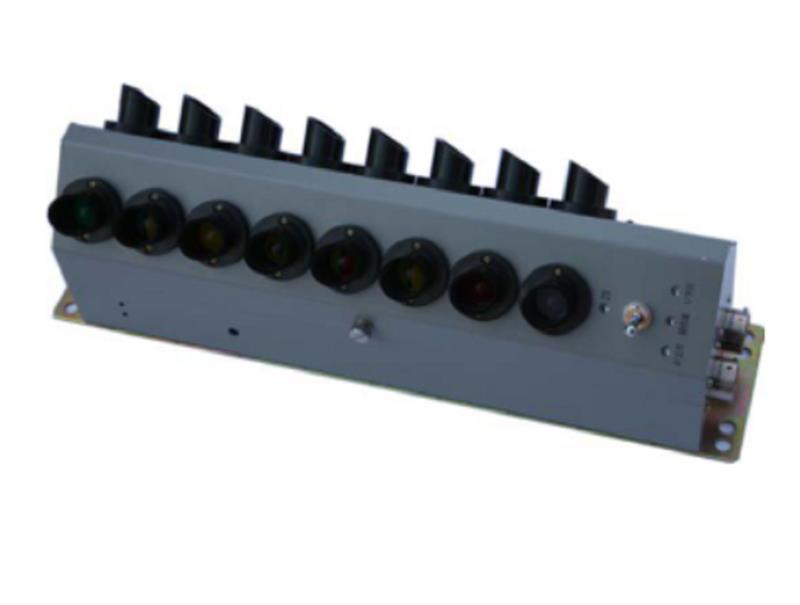

双面八显示机车信号机（不含DTU） 型号:J.XS-8B库号：D143344
双面八显示机（不含DTU） 型号:J.XS-8B库号：D143344 查看hh
用途
J·XS-8B型双面车信号机(文中简称: 机车信号机或设备)是与JT-CZ2000-jd型机车信号主
机配套使用的机车信号显示设备,其采用LED发光二极管为发光体,直观复示地面信息，指导司机行车，
保行车。机车信号机设置了频切换（上下行）开关，的方便了司机在行车过程中的操
作。
装有DTU模块的机车信号机，具有远程监测的功能，它与具有远程监测功能的机车信号主机配套使
用时，可以通过无线信道将JT-C系列机车信号车设备有关信息实时传回到地面监测,实现对机车
信号车设备的远程动态监测和故障诊断。具有DTU模块的机车信号机安装在I端司机室内。
1.2 使用环境条件
1.2.1 正常使用条件
设备在下列环境条件下应能工作：
a) 机车内部空气温度为-25 ℃ ～+45 ℃ ，设备应考虑直接邻近电子元器件处的空气温度可能在
-25 ℃～+70 ℃之间变化，短时（10 min）可达85 ℃；车外温度为-40℃～+70℃。设备允许
在不低于-40 ℃的环境中存放；
b) 湿月月平均大相对湿度不应大于95％（该月月平均低温度为25 ℃）；
c) 大气压力70.1 kPa～106.2 kPa（海拔高度不过3 000 m）；
d) 设备应能承受使用时的振动和击而无损坏或失效；
e) 设备应安装在能防止风、沙、雨、雪直接侵入的车体内。
型号J·XS-8B
外形尺寸/㎜446×100×119
重量/㎏约 2
颜色灰砂纹
主要技术指标
3.1 设备遵守标准
TB/T 3287-2013 机车信号车系统设备。
3.2 技术指标
3.2.1 在标准大气压条件下，测试机车信号机插座端子与机箱外壳之间缘电阻应不低于 25 MΩ。
3.2.2 输入电压范围为直流 40V～60V 时，“ZS”灯工作电流小于 9 mA，白灯工作电流小于 37 mA，其
余颜色发光二极管工作电流小于 32 mA。
