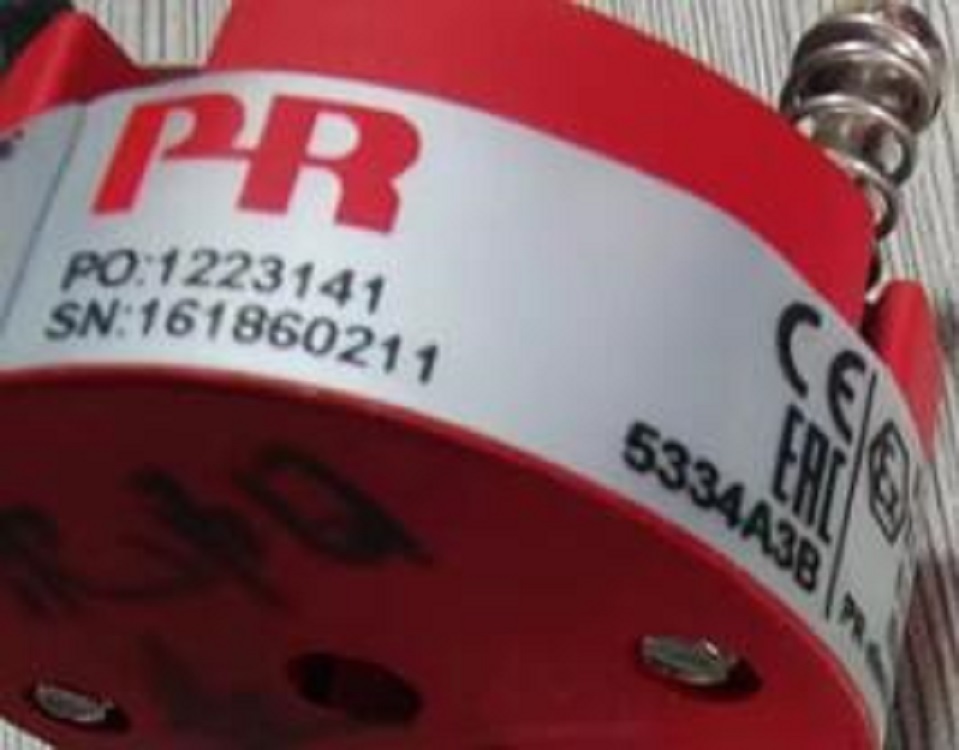

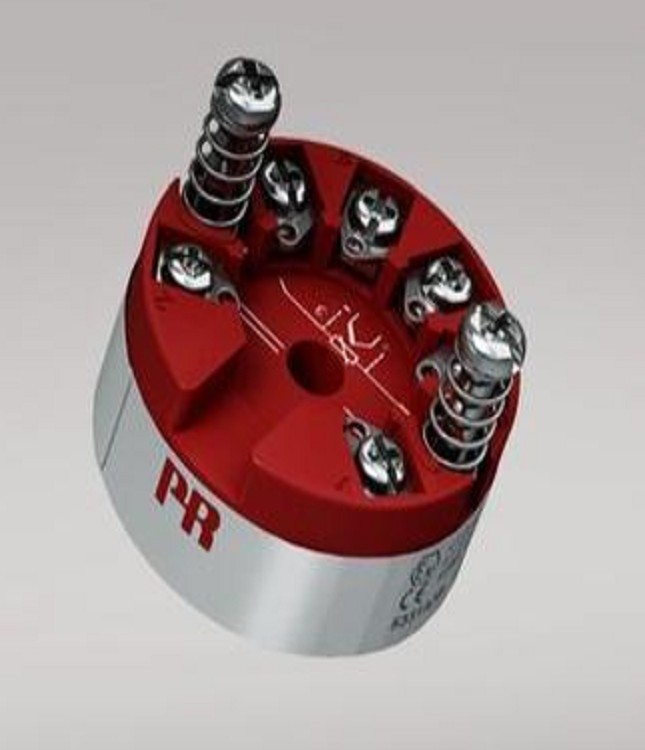

丹麦PR5334A3B 2线可编程变送器
热电偶输入
测量精度高
电隔
可编程传感器值
DIN B型传感器头安装
应用
线性与TC传感器的温度测量。
放大双极中压信号到4……20 mA信号，可以根据定义的线性函数的线性化。
技术特点
在几秒钟内，用户可以编写pr5334a测量在TC的规范定义的范围的温度。
冷端补偿（CJC）与一个内置的温度传感器。
重要数据存储的原因连续检查。
安装/安装
DIN B型传感器头或DIN导轨安装与公关拟合8421型。
技术参数
温度范围
-20°C 到 +60°C
常规参数
电源电压
7.2...35 V
内部功耗
25 mW...0.8 W
电压降 7.2 VDC
隔电压，测试
1.5KVAC/250VAC
预热时间
5分钟
通讯接口 环链
响应时间
1...60s
EEprom错误检查
< 3.5 s
信号输入动态 18bit
信号输出动态
16bit
一般标准
输入类型
对精度
温度系数
All ≤±0.05%跨距 < ±0.01%跨度/°C
基本标准
输入类型
基本精度 温度系数
Volt ≤ ±10 μV ≤ ±1 μV / °C
TC type:E,J,K,L,N,T,U ≤±1℃ ≤±0.05℃/℃
TC type:R,S,W3,W5,LR ≤±2℃ ≤±0.2℃/℃
信号/噪声比
＞60分贝
电磁兼容抗干扰的影响
＜±0.5%跨距
NAMUR NE 21，标准，突发
＜±1%跨距
温度 20...28℃
振动
IEC 60068-2-6 试验 FC
劳埃德规范no.1
4 g / 2...100 Hz
大线径
1x1.5 mm2钢绞线
相对湿度 < 95% RH (non-cond.)
尺寸 Φ 44 x 20.2 mm
防护等级 IP68/IP00
重量
50g
电气规格，输入大偏移 大值的50%
RTD，线性电阻和电位器输入
输入类型
小标准 大标准 小跨度 基准
Pt100 -200℃
850℃ 25℃ IEC60751
Ni100 -60℃ 250℃ 25℃ DIN 43760
Lin.R 0Ω 5000Ω 30Ω
电缆电阻丝
大5Ω
传感器电流
NOM.0.2mA
热电偶输入
类型 小温度 大温度 小跨度 基准
B
400℃ 1820℃ 100℃ IEC584
E -100℃ 1000℃ 50℃ IEC584
J -100℃ 1200℃ 50℃ IEC584
K -180℃ 1372℃ 50℃ IEC584
L -100℃ 900℃ 50℃ DIN 43710
N -180℃ 1300℃ 50℃ IEC584
R -50℃ 1760℃ 100℃ IEC584
S -50℃ 1760℃ 100℃ IEC584
T -200℃ 400℃ 50℃ IEC584
U -200℃ 600℃ 50℃ DIN 43710
W3 0℃ 2300℃ 100℃ ASTM E988-90
W5 0℃ 2300℃ 100℃ ASTM E988-90
LR -200℃ 800℃ 50℃ GOST 3044-84
冷端温度补偿
< ±1.0°C
电压输入
测量范围
-12...150mV
小跨度
5MV
输入电阻
10mΩ
电流输出
信号范围 4...20 mA
小信号范围
16 mA
新时间
440 ms
温度变送器温度变送器温度变送器
负电阻
≤ (Vsupply - 7.2) / 0.023 [Ω]
传感器故障检测
可编程源
3.5...23mA
NAmUR NE43
23mA
NAmUR NE43低档
3.5mA
