数显式自救器正压气密检测仪 型号:ZA69-ZJQM-2库号：D374783
数显式自救器正压气密检测仪 型号:ZA69-ZJQM-2库号：D374783
数显式自救器正压气密检测仪（以下简称仪器），能够快速准的检测自救器有无漏气现象，以保自救器使用。仪器的压力示值采用压力变送器指示的方式,示值直观易读。仪器结构紧凑、稳定性好、操作简单、使用方便。
仪器适用于自救器厂家及用户对产品进行出厂及日常气密性检查检验。
二、结构特征与工作原理

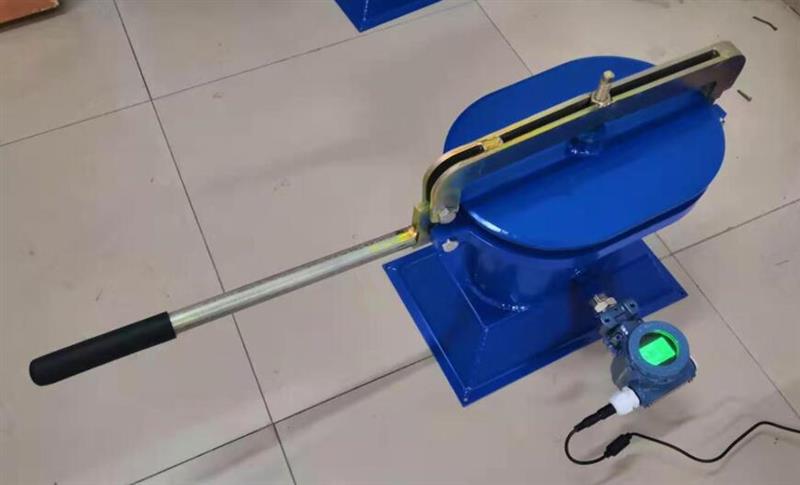

1、仪器的结构特征如图所示：
仪器由主机、封压装置、压力表及管路系统等部件构成。底座与工作室构成仪器主机；封压装置由压杆、横梁和封压盖等组成；管路系统由横向连接管构成。
1. 压杆；2. 横梁；3.封压盖；4. 调节螺栓；5. 封压圈；6. 工作室； 7. 底座；8.压力变送器；
9.电源适配器
图1
2、工作原理
通过压杆向封压盖、封压圈施加压力并扣上封压钩，使工作室关闭并密封。由于工作室内的空气受压向四周扩散，沿连接管路系统传递至压力表，测得压力值。
三、主要技术参数（见表1）
表1
项 目 技术参数
型号 ZJQM-2
压力范围 （0～20）KPa
精度等级 2.5级
外形尺寸 500×350×400
重量 16kg
使用环境 工作温度：(0～40)℃；相对湿度：≤90%；
数显式自救器正压气密检测仪 型号:ZA69-ZJQM-2库号：D374783
数显式自救器正压气密检测仪（以下简称仪器），能够快速准的检测自救器有无漏气现象，以保自救器使用。仪器的压力示值采用压力变送器指示的方式,示值直观易读。仪器结构紧凑、稳定性好、操作简单、使用方便。
仪器适用于自救器厂家及用户对产品进行出厂及日常气密性检查检验。
二、结构特征与工作原理
1、仪器的结构特征如图所示：
仪器由主机、封压装置、压力表及管路系统等部件构成。底座与工作室构成仪器主机；封压装置由压杆、横梁和封压盖等组成；管路系统由横向连接管构成。
1. 压杆；2. 横梁；3.封压盖；4. 调节螺栓；5. 封压圈；6. 工作室； 7. 底座；8.压力变送器；
9.电源适配器
图1
2、工作原理
通过压杆向封压盖、封压圈施加压力并扣上封压钩，使工作室关闭并密封。由于工作室内的空气受压向四周扩散，沿连接管路系统传递至压力表，测得压力值。
三、主要技术参数（见表1）
表1
项 目 技术参数
型号 ZJQM-2
压力范围 （0～20）KPa
精度等级 2.5级
外形尺寸 500×350×400
重量 16kg
使用环境 工作温度：(0～40)℃；相对湿度：≤90%；
