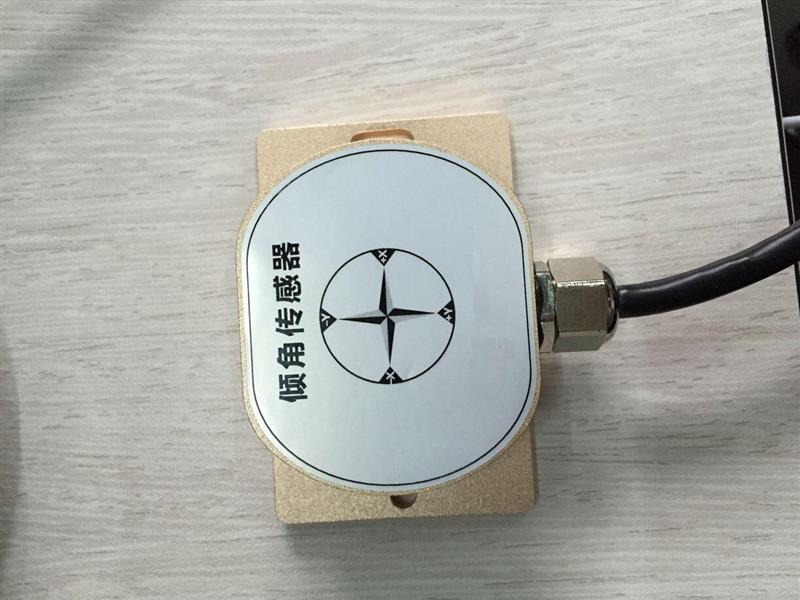

单轴倾角传感器(数字补偿模拟输出系列） 型号:JK11/PM-TSI-90库号：D401800
产品特点: u 宽电源输入 电源管理 u 标准电压、电流输出 适用各种工业控制器 u 0-360°测量 角度与输出线性对应关系 u 通过微处理器进行零位修正、线性补偿 提高测试精度 u 工作温度范围-40℃到+80℃ u 的保护设计 坚固的金属外壳 防护等级IP67 2.：技术指标: 电压输出 电流输出 订货型号 PM-TSⅠ-DV PM-TSⅠ-DA 供电电压（V.DC） 18-30 输出 0～5 V 4～20mA 性能 测量范围(°) 单轴 :0-360°可选 零位输出 2.5V±0.1 12mA±0.05 分辨率 < 0.001° 零位短期稳定性(100h) <0.01° 零位长期稳定性(1年) <0.1° 零位重复性(°) <0.01 满量程大测试(室温) 注:所有产品均附带测试报告,以报告为准 ±15° <0.01° ±30° <0.02° ±45° <0.05° 0-360° <0.2° 温度漂移(-20～+40℃) <±0.1° 温度漂移(-40～+60℃) <±0.3° 工作环境 工作温度(℃) -45～+85 3.典型产品测试数据: 测试环境: 供电：+12Vdc 测试设备: 分度台、 稳压电源、Agilent多功能数采(34970A) 测试方法：变送器固定于平台上，测试过程中产品不得移动。 以起重类设备常用量程（-20 - +90°）为例： 给定角度值 （°） 实测输出电流值 （mA） 根据实测电流值反算出角度值（°） 计算角度值与给定角度间的偏差σ -20 3.978 -20 0 -10 5.425 -10.030 -0.030 0 6.878 -0.020 -0.020 10 8.331 9.990 -0.009 20 9.784 20.001 0.001 30 11.236 30.005 0.005 35 11.973 35.082 0.082 40 12.689 40.015 0.015产品特点: u 宽电源输入 电源管理 u 标准电压、电流输出 适用各种工业控制器 u 0-360°测量 角度与输出线性对应关系 u 通过微处理器进行零位修正、线性补偿 提高测试精度 u 工作温度范围-40℃到+80℃ u 的保护设计 坚固的金属外壳 防护等级IP67 2.：技术指标: 电压输出 电流输出 订货型号 PM-TSⅠ-DV PM-TSⅠ-DA 供电电压（V.DC） 18-30 输出 0～5 V 4～20mA 性能 测量范围(°) 单轴 :0-360°可选 零位输出 2.5V±0.1 12mA±0.05 分辨率 < 0.001° 零位短期稳定性(100h) <0.01° 零位长期稳定性(1年) <0.1° 零位重复性(°) <0.01 满量程大测试(室温) 注:所有产品均附带测试报告,以报告为准 ±15° <0.01° ±30° <0.02° ±45° <0.05° 0-360° <0.2° 温度漂移(-20～+40℃) <±0.1° 温度漂移(-40～+60℃) <±0.3° 工作环境 工作温度(℃) -45～+85 3.典型产品测试数据: 测试环境: 供电：+12Vdc 测试设备: 分度台、 稳压电源、Agilent多功能数采(34970A) 测试方法：变送器固定于平台上，测试过程中产品不得移动。 以起重类设备常用量程（-20 - +90°）为例： 给定角度值 （°） 实测输出电流值 （mA） 根据实测电流值反算出角度值（°） 单轴倾角传感器单轴倾角传感器单轴倾角传感器单轴倾角传感器
