线材卷绕·扭转试验机 型号:DF-JR-19A库号：D310492
线材卷绕·扭转试验机 型号:DF-JR-19A库号：D310492 查看hh
一、适用范围：
HJY12-JR-19A线材卷绕·扭转试验机适用GB4909.4-85《裸电线试验方法·扭转试验》和GB4909.7-85《裸电线试验方法·卷绕试验》标准、用于铝线、钢线、铜杆需要进行卷绕、扭转试验的场合。是钢芯铝绞线厂商的检测工具.
二、主要技术参数:
1、外形尺寸： 1365mm×505mm×1185mm(净尺寸)
2、输入电压： 380V
3、输入功率： 0.75 kw
4、扭转可调范围：10r/min、30 r/min、60 r/min
5、卷绕范围：
（1）铝线：Φ6mm以下 备有芯棒Φ1.5-Φ23mm，Φ3mm以下铝线建议用手工卷绕。
（2）钢丝：Φ4mm以下，钢丝自身缠绕，不须芯棒
6、扭转范围：
（1）铜线：12mm以下
（2）钢丝：Φ4mm以下

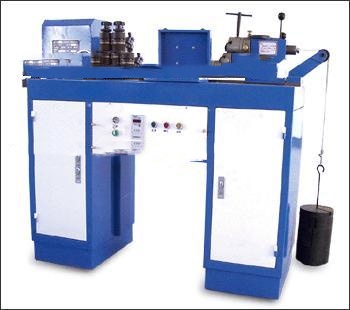

三、结构图说明:
1.左箱体 2.电源开关、指示灯
3.切断弯头装置 4.转数控制器
5.调节销 6.导线夹紧轮
7.左三爪夹头 8.右三爪夹头
9.卷绕、扭转转换销 10.预置力偏心轮
11.尾架偏心夹紧手柄 12.正、反、停按扭
13.加重锤 14.清零按扭
提示：卷绕、扭转转换销9,在卷绕时应拔出,
线材卷绕·扭转试验机 型号:DF-JR-19A库号：D310492 查看hh
一、适用范围：
HJY12-JR-19A线材卷绕·扭转试验机适用GB4909.4-85《裸电线试验方法·扭转试验》和GB4909.7-85《裸电线试验方法·卷绕试验》标准、用于铝线、钢线、铜杆需要进行卷绕、扭转试验的场合。是钢芯铝绞线厂商的检测工具.
二、主要技术参数:
1、外形尺寸： 1365mm×505mm×1185mm(净尺寸)
2、输入电压： 380V
3、输入功率： 0.75 kw
4、扭转可调范围：10r/min、30 r/min、60 r/min
5、卷绕范围：
（1）铝线：Φ6mm以下 备有芯棒Φ1.5-Φ23mm，Φ3mm以下铝线建议用手工卷绕。
（2）钢丝：Φ4mm以下，钢丝自身缠绕，不须芯棒
6、扭转范围：
（1）铜线：12mm以下
（2）钢丝：Φ4mm以下
三、结构图说明:
1.左箱体 2.电源开关、指示灯
3.切断弯头装置 4.转数控制器
5.调节销 6.导线夹紧轮
7.左三爪夹头 8.右三爪夹头
9.卷绕、扭转转换销 10.预置力偏心轮
11.尾架偏心夹紧手柄 12.正、反、停按扭
13.加重锤 14.清零按扭
提示：卷绕、扭转转换销9,在卷绕时应拔出,
