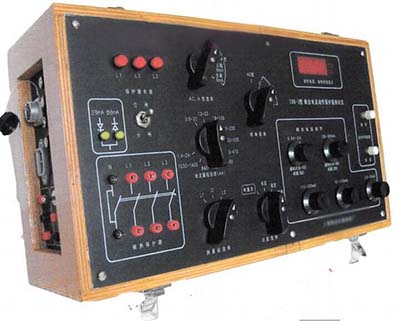

ZX7M-IDB-3型剩余电流动作断路器测试仪（以下简称测试仪）的依据，测试仪是在ZX7M-IDB－1型的基础上发展而成的新产品，新产品的特点除了保留原ZX7M-IDB－1型的AC型交流剩余动作电流测试功能外，新增A型直流脉动电流测试功能。测试仪是按照标准IEC755、IEC61008.1（RCCB）、IEC61009.1（RCBO），对应的相关标准GB6829－95、GB16916.1－2003、GB16917.1－2003要求研制的测试仪。测试仪与一般仪器不同的是由提供电源AC、A型的正弦、直流脉动的正、负极及0°、90°、135°的脉动电流波。以及测量动作电流真值表和动作时间测量表组合而成的综合仪器。适用于电子式、电磁式，一极两线，两极、三极、三极四线、四极的剩余电流动作断路器在380V三相、220V单相条件下进行动作电流和动作时间测试。基本性能和主要技术参数1．显示： 电流：3 1／2位 时间：4位2．电流类别：AC型：交流 A型：脉动直流 a正极性：0°、90°、135° b负极性：0°、90°、135°c正极性叠加＋6毫安：0°、90°、135° d负极性叠加＋6毫安：0°、90°、135°3． AC型交流量程：20毫安、200毫安、2安4． A型脉动直流电流范围（12～20、14～200、140～2000）×（0.7、0.5、0.22）5．时间满量程：9999毫秒分辨率为1毫秒。6．测量度：AC交流 20毫安、200毫安、2A 0.5％ A型脉动直流 2％7．动作时间度：0.2％t±3毫秒8．仪器功耗：交流220V±10％，0.，大功耗10VA。9．外型尺寸及重量：480×275×205（长、宽、高） 重量10千克
简介： AC型正弦动作电流，提供剩余电流0.002～2A；A型直流脉动动作电流，直流脉动电流0.7-0.015倍AC型（0°导通角）、0.5±0.015倍AC型（90°导通角）、0.22±0.015倍AC型（0.015°）、6+0.6mA平滑直流电流。
用途：适用于电子式、电磁式剩余电流动作断路器在380V三相、220V单相供电条件下，验证剩余电流动作特性。
