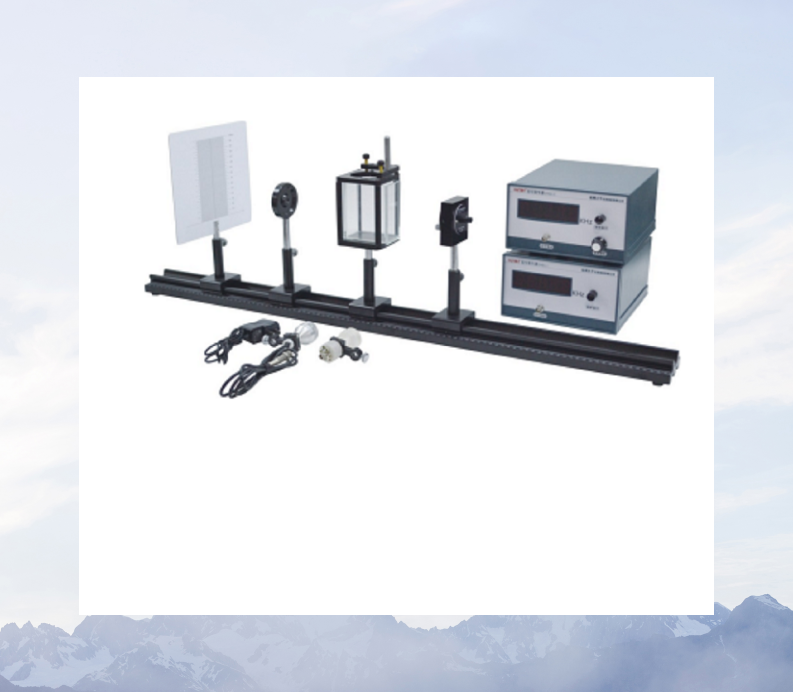

声光效应、激光声光栅实验仪 型号:DH08-DHSL-1库号：D409250
声波在液体介质中传播时，将引起液体介质的弹性应变，从而引起介质折射率的变化。1935年拉曼（Raman.C.V）和奈斯（Nath）发现，在一定条件下，声光效应的衍射光强分布类似于普通光栅的衍射。这种声光效应称做拉曼—奈斯声光衍射，这是声光效应的典型实例，本实验利用该物理现象，可测量液体介质中的声速。
可完成的实验
1、光栅衍射规律的认识；
2、声、光相互作用现象，即声光效应；
3、声光效应演示声光栅现象，并测量声波在液体中的传播速度。
主要技术特点
1、高频、大功率声波激励液体介质，使液体内产生驻波链，形成相位光栅；
2、把衍射图像投射到具有刻度的屏上，可以测量成像距和衍射条纹间距。
主要技术参数
1、声场光栅声换能器频率800KHz左右，声光栅换能器频率10MHz左右；
2、半导体激光器，供电电压5V，功率2mW，波长650nm，激光光束三维可调，便于调节光场和声场的相对位置；
3、扩束透镜，焦距为16mm；
4、信号发生器DHSG-1：DDS信号发生器，频率7000KHz～12000KHz连续可调，分辨率1KHz，用于驱动10MHz换能器；
5、信号发生器DHSG-2：DDS信号发生器，频率500.00KHz～900.00KHz连续可调，分辨率0.01KHz，用于驱动800KHz换能器。
声波在液体介质中传播时，将引起液体介质的弹性应变，从而引起介质折射率的变化。1935年拉曼（Raman.C.V）和奈斯（Nath）发现，在一定条件下，声光效应的衍射光强分布类似于普通光栅的衍射。这种声光效应称做拉曼—奈斯声光衍射，这是声光效应的典型实例，本实验利用该物理现象，可测量液体介质中的声速。
可完成的实验
1、光栅衍射规律的认识；
2、声、光相互作用现象，即声光效应；
3、声光效应演示声光栅现象，并测量声波在液体中的传播速度。
主要技术特点
1、高频、大功率声波激励液体介质，使液体内产生驻波链，形成相位光栅；
2、把衍射图像投射到具有刻度的屏上，可以测量成像距和衍射条纹间距。
主要技术参数
1、声场光栅声换能器频率800KHz左右，声光栅换能器频率10MHz左右；
2、半导体激光器，供电电压5V，功率2mW，波长650nm，激光光束三维可调，便于调节光场和声场的相对位置；
3、扩束透镜，焦距为16mm；
4、信号发生器DHSG-1：DDS信号发生器，频率7000KHz～12000KHz连续可调，分辨率1KHz，用于驱动10MHz换能器；
声光栅实验仪声光栅实验仪声光栅实验仪声光栅实验仪
5、信号发生器DHSG-2：DDS信号发生器，频率500.00KHz～900.00KHz连续可调，分辨率0.01KHz，用于驱动800KHz换能器。
