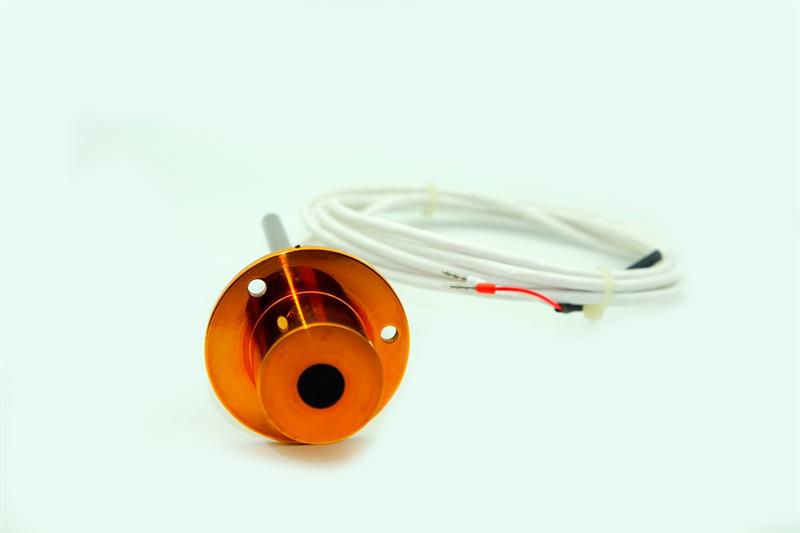

GD系列辐射热流传感器提供两种安装方式:螺纹安装，法兰安装。用户可根据所选购
的传感器，设计安装结构。对于环境温度过205°C的应用，用户需连接水冷(如需实际条
件不允许水冷，请联系我们获取其它建议)。
当传感器接收到热辐射时，传感器会产生一一个电压信号，使用这个电压信号+传感器校
准过的灵敏度系数，即可得到实际的热流密度。每个传感器在出厂前都经过标定，且给出准
的灵敏度系数。
这个系列参数，具体型号以实际为主
安装结构
法兰安装、螺纹安装
感应面积
φ10mm
量程1、2、5、10、15、20、50、100、200、500、 1000、2000、5000、 10000、
20000kW/m2，50000kW/m2可选
耐温*过205°C的工作环境需要加水冷 ，水冷时可耐受2000°C高温
灵敏度(Ks)
满量程大约10mV
精度
+3%
响应时间
100ms (与量程相关)
导线
3米长电缆(可在订购时长度)
内置T型热电偶默认不含， 可定制
光谱响应全波长(可加装窗口附件屏蔽对流)
中西集团
GD系列辐射热流传感器提供两种安装方式:螺纹安装，法兰安装。用户可根据所选购
的传感器，设计安装结构。对于环境温度过205°C的应用，用户需连接水冷(如需实际条
件不允许水冷，请联系我们获取其它建议)。
当传感器接收到热辐射时，传感器会产生一一个电压信号，使用这个电压信号+传感器校
准过的灵敏度系数，即可得到实际的热流密度。每个传感器在出厂前都经过标定，且给出准
的灵敏度系数。
这个系列参数，具体型号以实际为主
安装结构
法兰安装、螺纹安装
感应面积
φ10mm
量程1、2、5、10、15、20、50、100、200、500、 1000、2000、5000、 10000、
20000kW/m2，50000kW/m2可选
耐温*过205°C的工作环境需要加水冷 ，水冷时可耐受2000°C高温
灵敏度(Ks)
满量程大约10mV
精度
+3%
响应时间
100ms (与量程相关)
导线
3米长电缆(可在订购时长度)
内置T型热电偶默认不含， 可定制
光谱响应全波长(可加装窗口附件屏蔽对流)
