2 用途

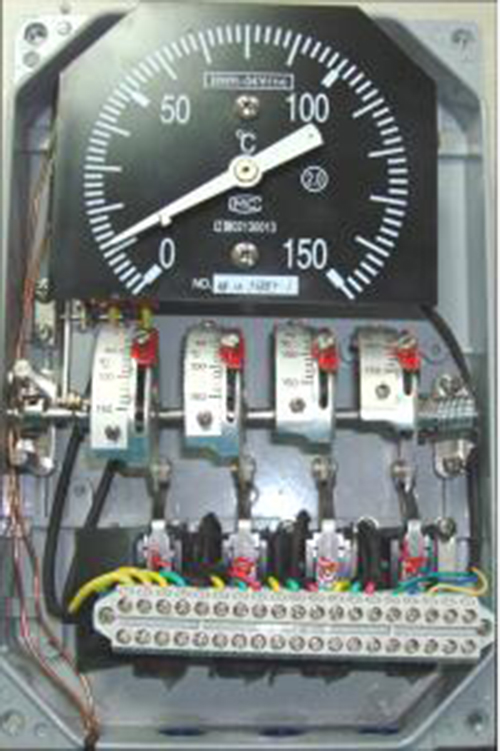

BWR-04Y（TH）绕组温控器是的仪表。该仪表采用附加温升的原理而设计，它是在油面温控器的基础上，加装电热元件，配备变流器、温度显示仪构成，同步显示线圈温度。温控器内装有四个控制开关，可根据需要分别用于信号报，冷却器控制和事故跳闸等。
3 工作原理
BWR-04Y（TH），主要由弹性元件、传感导管、感温部件、电热元件、电位器、变流器和数显仪组成。
的温包插在油箱顶层的油孔内（如图1所示），当负荷为零时，绕组温控器的读数为油的温度。当带上负荷后，通过电流互感器取出的与负荷成正比的电流，经变流器调整后流经嵌装在波纹管内的电热元件（原理见图2）。电热元件产生的热量，使弹性元件的位移量增大。因此在带上负荷后，弹性元件的位移量是由顶层油温和负荷电流二者所决定。绕组温控器指示的温度是顶层油温与线圈对油的温升之和，反映了被测温度。
1、电流互感器
2、感温部件
3、毛细管
4、变流器
5、电热元件
图1温控器工作原理
2 用途
BWR-04Y（TH）是的仪表。该仪表采用附加温升的原理而设计，它是在油面温控器的基础上，加装电热元件，配备变流器、温度显示仪构成，同步显示线圈温度。温控器内装有四个控制开关，可根据需要分别用于信号报，冷却器控制和事故跳闸等。
3 工作原理
BWR-04Y（TH），主要由弹性元件、传感导管、感温部件、电热元件、电位器、变流器和数显仪组成。
的温包插在油箱顶层的油孔内（如图1所示），当负荷为零时，绕组温控器的读数为油的温度。当带上负荷后，通过电流互感器取出的与负荷成正比的电流，经变流器调整后流经嵌装在波纹管内的电热元件（原理见图2）。电热元件产生的热量，使弹性元件的位移量增大。因此在带上负荷后，弹性元件的位移量是由顶层油温和负荷电流二者所决定。绕组温控器指示的温度是顶层油温与线圈对油的温升之和，反映了被测温度。
1、电流互感器
2、感温部件
3、毛细管
4、变流器
5、电热元件
图1温控器工作原理
