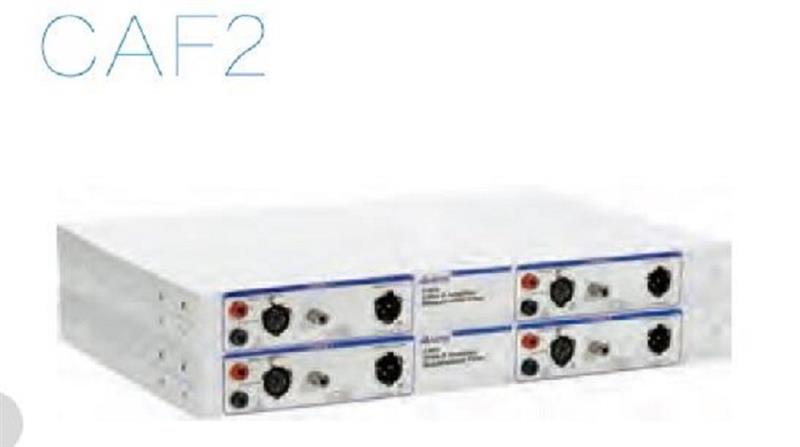

放大器测量滤波器型号AP11-CAF2库号D397070
  • 产品名称:放大器测量滤波器型号AP11-CAF2库号D397070
  • 产品型号:AP11-CAF2
  • 所属类别:专用仪器仪表 > 其他专用仪器仪表
  • 发布时间:2024-09-23
  • 已获点击:13
详细说明

双通道多极LRC无源低通滤波器,主要用于D类放大器音频测量。它能提供音频带外衰减,并能.减小快速转换沿的陡峭度,为测试精度提供信号预处理。




产品尺寸:420mm*270mm* 44mm


产品重量:244g


电源供应:USB 5V


频率响应:+0.05 dB,20 Hz-20 kHz (dc coupled)


插入损耗:典型0.05 dB


高频衰减:典型>40 dB 200 kHz-20 MHz


大输入:+200 Vpk[140 Vrms]


通道串扰:90dB at 20kHz


失真性能:<-110 dB harmonic




(measured at 70 Vpp,1 kHz)




<-100 dB IMD




(at 70 Vpp with 18 kHz and 20 kHz双音测试信号)

双通道多极LRC无源低通滤波器,主要用于D类放大器音频测量。它能提供音频带外衰减,并能.减小快速转换沿的陡峭度,为测试精度提供信号预处理。




产品尺寸:420mm*270mm* 44mm


产品重量:244g


电源供应:USB 5V


频率响应:+0.05 dB,20 Hz-20 kHz (dc coupled)


插入损耗:典型0.05 dB


高频衰减:典型>40 dB 200 kHz-20 MHz


大输入:+200 Vpk[140 Vrms]


通道串扰:90dB at 20kHz


失真性能:<-110 dB harmonic




(measured at 70 Vpp,1 kHz)




<-100 dB IMD




(at 70 Vpp with 18 kHz and 20 kHz双音测试信号)

双通道多极LRC无源低通滤波器,主要用于D类放大器音频测量。它能提供音频带外衰减,并能.减小快速转换沿的陡峭度,为测试精度提供信号预处理。




产品尺寸:420mm*270mm* 44mm


产品重量:244g


电源供应:USB 5V


频率响应:+0.05 dB,20 Hz-20 kHz (dc coupled)


插入损耗:典型0.05 dB


高频衰减:典型>40 dB 200 kHz-20 MHz


大输入:+200 Vpk[140 Vrms]


通道串扰:90dB at 20kHz


失真性能:<-110 dB harmonic




(measured at 70 Vpp,1 kHz)




<-100 dB IMD


放大器测量滤波器放大器测量滤波器放大器测量滤波器放大器测量滤波器


(at 70 Vpp with 18 kHz and 20 kHz双音测试信号)
