综合测试仪/电阻率/方阻测试仪 型号:JX19-JX2023库号：D408927
JX2023 综合测试仪使用入门
1 用户连接好测试探头电缆与主机，接上电源。

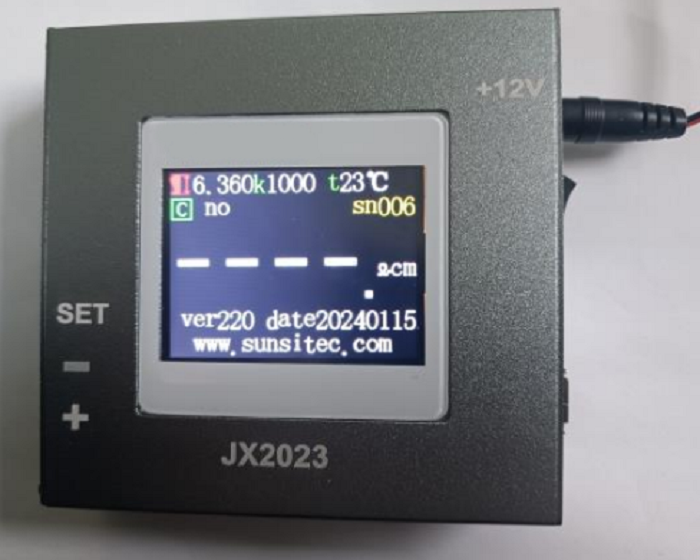

2 仪器显示开机画面，等待几秒钟后进入测试界面
3 仪器左侧按键从上到下，依次为设置，-，+。显示区域的标志
厚度，K 系数，t 环境温度设置值，C 温度补偿
4 厚度标志 为红色，按+键（增大）或--键（减小）把参数显示区
厚度值设定到与实际所测样片相符，设置的范围是 0.01~6.36mm,如
果样片厚度过 6.36mm，厚度设置为 6.36mm 即可。
5 手持探头按压样片表面可以测量硅片型号及电阻率值。
6 用户如果需要电阻率检测值，可按设置，将参数图标 K 切换
成的红色，按+（增大）或-（减小）设置，默认值是 1000。
7 t 设置环境温度，用于温度补偿
8 C 可温度补偿类型（不补偿，N 补偿，P 补偿）
9 如需保存当前设置的参数,长按设置直到蜂鸣器发声即可.
注意事项
1 上电没有显示请检测电源电缆是否接好，交流是否有电。
2 使用一段时间后，测量过程中，偏差过大，请检测探尖是否
已经磨平。测试探是带套的，可直接从探头前面拔出，然后用
我公司的备直接插入拔出的孔中进行换。
本机测试范围
1、电阻率量程：0.001 ~1000 Ω﹡㎝
测量精度：>1 Ω*cm 到百分位（即至少 2 位数字）
范围: <0.1 Ω﹡㎝偏差一般不过±20％±2LSB
0.1~10 Ω﹡㎝偏差一般不过±5％±2LSB
10~100 Ω﹡㎝偏差一般不过±10％±2LSB
100-1000 Ω﹡㎝偏差一般不过±20％±2LSB
2、型号测量：
检测材料的类型。适用 0.1~1000Ω﹡㎝的非本征硅材料的 P 或 N 导电型号测量。
JX2023 综合测试仪使用入门
1 用户连接好测试探头电缆与主机，接上电源。
2 仪器显示开机画面，等待几秒钟后进入测试界面
3 仪器左侧按键从上到下，依次为设置，-，+。显示区域的标志
厚度，K 系数，t 环境温度设置值，C 温度补偿
4 厚度标志 为红色，按+键（增大）或--键（减小）把参数显示区
厚度值设定到与实际所测样片相符，设置的范围是 0.01~6.36mm,如
果样片厚度过 6.36mm，厚度设置为 6.36mm 即可。
5 手持探头按压样片表面可以测量硅片型号及电阻率值。
6 用户如果需要电阻率检测值，可按设置，将参数图标 K 切换
成的红色，按+（增大）或-（减小）设置，默认值是 1000。
7 t 设置环境温度，用于温度补偿
8 C 可温度补偿类型（不补偿，N 补偿，P 补偿）
9 如需保存当前设置的参数,长按设置直到蜂鸣器发声即可.
注意事项
1 上电没有显示请检测电源电缆是否接好，交流是否有电。
2 使用一段时间后，测量过程中，偏差过大，请检测探尖是否
已经磨平。测试探是带套的，可直接从探头前面拔出，然后用
我公司的备直接插入拔出的孔中进行换。
本机测试范围
1、电阻率量程：0.001 ~1000 Ω﹡㎝
测量精度：>1 Ω*cm 到百分位（即至少 2 位数字）
范围: <0.1 Ω﹡㎝偏差一般不过±20％±2LSB
0.1~10 Ω﹡㎝偏差一般不过±5％±2LSB
方阻测试仪方阻测试仪方阻测试仪方阻测试仪
10~100 Ω﹡㎝偏差一般不过±10％±2LSB
100-1000 Ω﹡㎝偏差一般不过±20％±2LSB
2、型号测量：
检测材料的类型。适用 0.1~1000Ω﹡㎝的非本征硅材料的 P 或 N 导电型号测量。
