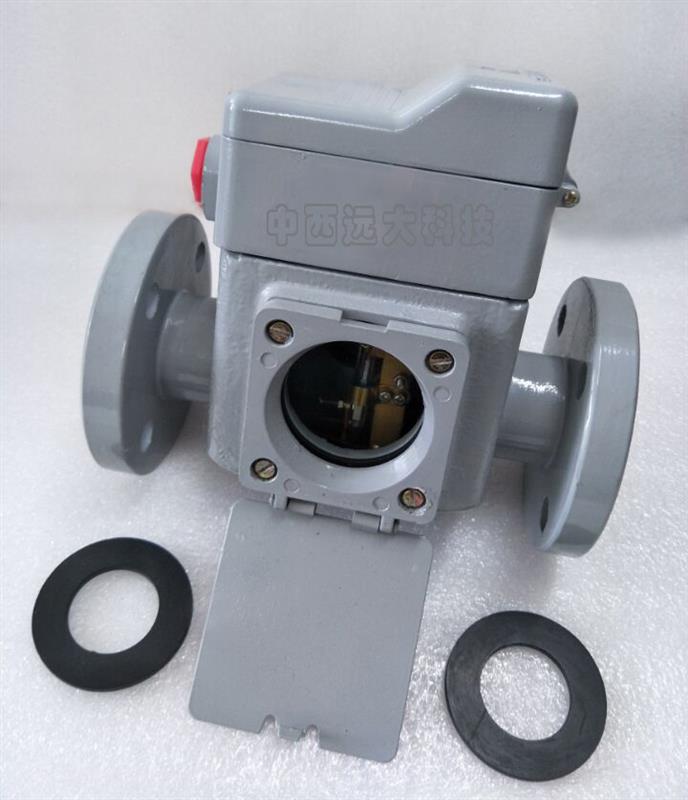

气体继电器 型号:SS766-QJ9-80A-L-08库号：D19959
一、 产品简述
气体继电器是油浸式变压器及有分接开关所用的一种保护装置。气体继电
器安装在变压器箱盖与油柜的联管上，可装导气管，实现地面排气和取样。在变
压器内部故障而使油分接产生气体或造成油流涌动时，使继电器的接点动作，以
接通的控制回路，并及时发出信号或自动切除变压器电源。
使用条件
1.允许工作温度：-40℃~105℃
2.安装方式：继电器管路轴线应与变压器箱盖平行，允许通往储油柜的一端
稍高，但其轴线与水平面的倾斜度不过 4°。
管路通径:080 mm
工作电压:220V
尺寸:长185 mm，宽160 mm，高237 mm。
一、 产品简述
气体继电器是油浸式变压器及有分接开关所用的一种保护装置。气体继电
器安装在变压器箱盖与油柜的联管上，可装导气管，实现地面排气和取样。在变
压器内部故障而使油分接产生气体或造成油流涌动时，使继电器的接点动作，以
接通的控制回路，并及时发出信号或自动切除变压器电源。
使用条件
1.允许工作温度：-40℃~105℃
2.安装方式：继电器管路轴线应与变压器箱盖平行，允许通往储油柜的一端
稍高，但其轴线与水平面的倾斜度不过 4°。
管路通径:080 mm
工作电压:220V
尺寸:长185 mm，宽160 mm，高237 mm。
一、 产品简述
气体继电器是油浸式变压器及有分接开关所用的一种保护装置。气体继电
器安装在变压器箱盖与油柜的联管上，可装导气管，实现地面排气和取样。在变
压器内部故障而使油分接产生气体或造成油流涌动时，使继电器的接点动作，以
接通的控制回路，并及时发出信号或自动切除变压器电源。
使用条件
1.允许工作温度：-40℃~105℃
2.安装方式：继电器管路轴线应与变压器箱盖平行，允许通往储油柜的一端
稍高，但其轴线与水平面的倾斜度不过 4°。
管路通径:080 mm
工作电压:220V
气体继电器S气体继电器S气体继电器S气体继电器S
尺寸:长185 mm，宽160 mm，高237 mm。
