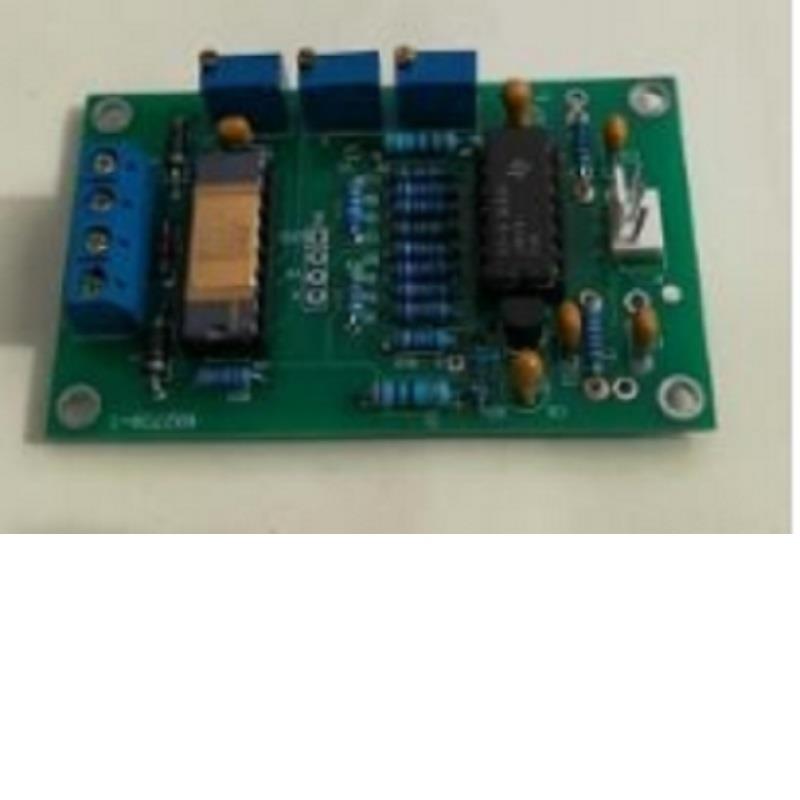

信号处理器 /放大器（东方化玻） 型号:DF-408707库号：D408707
信号处理器是专门为一维 PSD 探测器信号处理而设计，电路采
用了高性能的集成电路，对 PSD 微弱的信号进行放大及运算处理，输出
的电压与光点坐标位置构成简单线性的函数关系。
1. 技术参数
⑴ 电源： 正电源 +15V±5%V；负电源-15V±5%V。
⑵ 功耗：正电源≤25mA；负电源≤25mA。
⑶ PSD 反偏电压 VR：6V±5%V。
⑷ VX 输出幅度：-5V～5V。
⑸ 函数关系：
当光点处于 PSD 探测器的几何时，VX 输出均为 0V，以 PSD 探测
器的几何为坐标原点，建立的一维坐标，光点的坐标 X 与 VX 成对应关
系，每 mm 对应输出电压 1V 或 0.5V（对于 21mm 以上的一维 PSD）。
3. 连接
J1 与 1D-PSD 探测器连
接： 1–X2 ；2-VR；3-X1。
J2 与电源及输出连接：
1. GND；2.V+- +15V；3.V- -15V；4 .VX。
4. 调节方法
用表笔测试 V0 测试点对地电压值，典型值为 2～5V，如果此电压值不
在范围内，需换 R1～R2 两只反馈电阻，电阻大 V0 值大，电阻小 V0 值小
（注意：R1～R2 四只反馈电阻的阻值要求到小数点后三位。）
电位器 Z 调节 PSD 探测器零位。
电位器 W1 调节 PSD 探测器总增益。
电位器 S 调节 PSD 探测器增益微调。
在 PSD-SPB1 信号处理器在出厂前，X 的零位及增益已调好。
信号处理器是专门为一维 PSD 探测器信号处理而设计，电路采
用了高性能的集成电路，对 PSD 微弱的信号进行放大及运算处理，输出
的电压与光点坐标位置构成简单线性的函数关系。
1. 技术参数
⑴ 电源： 正电源 +15V±5%V；负电源-15V±5%V。
⑵ 功耗：正电源≤25mA；负电源≤25mA。
⑶ PSD 反偏电压 VR：6V±5%V。
⑷ VX 输出幅度：-5V～5V。
⑸ 函数关系：
当光点处于 PSD 探测器的几何时，VX 输出均为 0V，以 PSD 探测
器的几何为坐标原点，建立的一维坐标，光点的坐标 X 与 VX 成对应关
系，每 mm 对应输出电压 1V 或 0.5V（对于 21mm 以上的一维 PSD）。
3. 连接
J1 与 1D-PSD 探测器连
接： 1–X2 ；2-VR；3-X1。
J2 与电源及输出连接：
1. GND；2.V+- +15V；3.V- -15V；4 .VX。
4. 调节方法
用表笔测试 V0 测试点对地电压值，典型值为 2～5V，如果此电压值不
在范围内，需换 R1～R2 两只反馈电阻，电阻大 V0 值大，电阻小 V0 值小
（注意：R1～R2 四只反馈电阻的阻值要求到小数点后三位。）
电位器 Z 调节 PSD 探测器零位。
电位器 W1 调节 PSD 探测器总增益。
信号处理器放大器信号处理器放大器信号处理器放大器信号处理器放大器
电位器 S 调节 PSD 探测器增益微调。
在 PSD-SPB1 信号处理器在出厂前，X 的零位及增益已调好。
