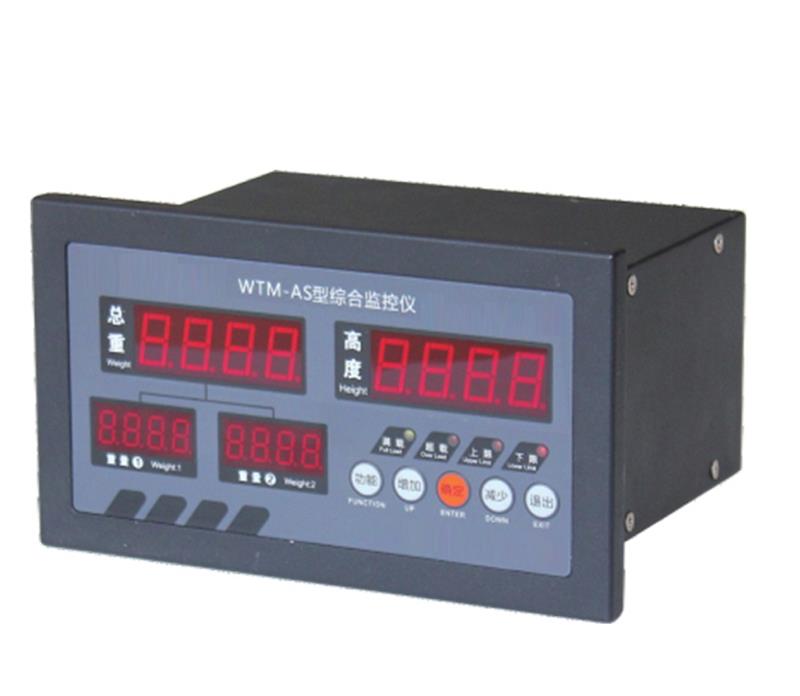

WTG-AS，显示闸门开度，输出1路RS485，1路4-20mA
技术性能及参数
2.1 开度
(1) 测量点数：1
(2) 测量范围：0 ～ 18.00 M
(3) 分辨力：1cm
(4) 基本：±1cm
(5) 显示方式：4 位 高亮度数码管显示
(6) 参数设置：上限、预置 1、预置 2、下限
(7) 报及输出：当闸门开度达到报点时，相应指示灯亮，且有声响信号
当闸门开度达到报点时，相应输出一组继电器转换触点，
触点容量 AC220V/3A
即：实际开度≥上限值 声光报且控制继电器动作
实际开度≥预置 1 值 声光报且控制继电器动作
实际开度≥预置 2 值 声光报且控制继电器动作
实际开度≤下限值 声光报且控制继电器动作
(8) 开度 4~20 毫安输出：4 毫安对应 0 米、20 毫安对应 18 米。(可修改)
2.2 荷重
（1）测量路数：1 路
（2）测量范围：0 ～ 5.0 T (可根据现场自定义)
（3）分辨率：0.1T
（4）基本：±1%FS±1 个字
（5）显示方式：4 位 高亮度数码管显示
（6）参数设置：欠载报、预报、载报、空载标定、满载标定设置
（7）报及输出：
当载荷等于或小于欠载报值时，相应指示灯亮，且有
声响信号；
当载荷等于或大于预报值时，相应指示灯亮，且有
声响信号；
4
当载荷等于或大于载报值时，相应指示灯亮，且有声
响信号。
即：
实际载荷≤欠载报值 声光报且控制继电器动作
实际载荷≥预报报值 声光报且控制继电器动作
实际载荷≥载报值 声光报且控制继电器动作
(8) 荷重 4~20 毫安输出：4 毫安对应 0 T、20 毫安对应 5.5T。(可修改)
重量约3公斤
WTG-AS，显示闸门开度，输出1路RS485，1路4-20mA
技术性能及参数
2.1 开度
(1) 测量点数：1
(2) 测量范围：0 ～ 18.00 M
(3) 分辨力：1cm
(4) 基本：±1cm
(5) 显示方式：4 位 高亮度数码管显示
(6) 参数设置：上限、预置 1、预置 2、下限
(7) 报及输出：当闸门开度达到报点时，相应指示灯亮，且有声响信号
当闸门开度达到报点时，相应输出一组继电器转换触点，
触点容量 AC220V/3A
即：实际开度≥上限值 声光报且控制继电器动作
实际开度≥预置 1 值 声光报且控制继电器动作
实际开度≥预置 2 值 声光报且控制继电器动作
实际开度≤下限值 声光报且控制继电器动作
(8) 开度 4~20 毫安输出：4 毫安对应 0 米、20 毫安对应 18 米。(可修改)
2.2 荷重
（1）测量路数：1 路
（2）测量范围：0 ～ 5.0 T (可根据现场自定义)
（3）分辨率：0.1T
（4）基本：±1%FS±1 个字
（5）显示方式：4 位 高亮度数码管显示
（6）参数设置：欠载报、预报、载报、空载标定、满载标定设置
（7）报及输出：
当载荷等于或小于欠载报值时，相应指示灯亮，且有
声响信号；
当载荷等于或大于预报值时，相应指示灯亮，且有
声响信号；
4
当载荷等于或大于载报值时，相应指示灯亮，且有声
响信号。
即：
实际载荷≤欠载报值 声光报且控制继电器动作
实际载荷≥预报报值 声光报且控制继电器动作
实际载荷≥载报值 声光报且控制继电器动作
(8) 荷重 4~20 毫安输出：4 毫安对应 0 T、20 毫安对应 5.5T。(可修改)
重量约3公斤闸门开度荷重仪闸门开度荷重仪闸门开度荷重仪闸门开度荷重仪
