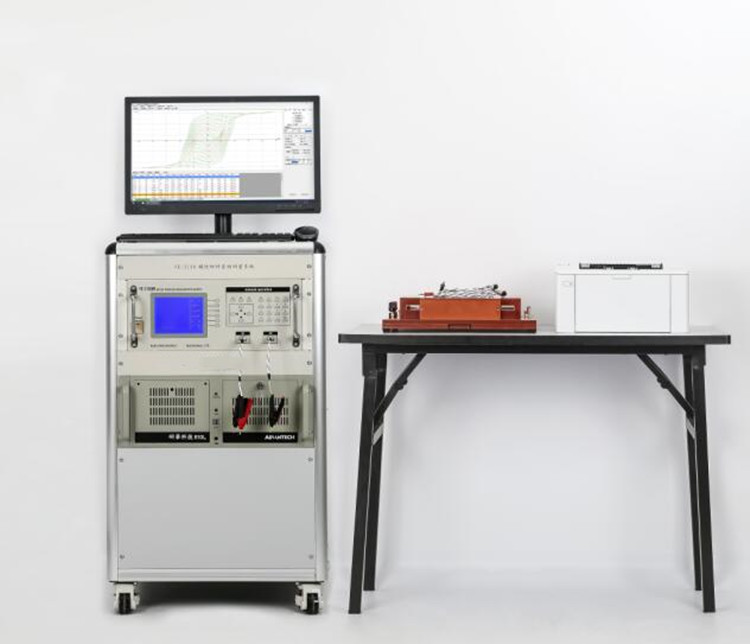

磁性材料自动测量系统型号:GY133-FE-2100库号：M269940
配置清单
序号 型号 名称 单位 数量
1 FE-2100 磁性材料自动测量系统 套 1
2 FE-2100M 硅钢测试电源 套 1
3 FE-EPS250 爱泼斯坦方圈 套 1
4 IPC-510L 研华工控机 套 1
5 HPM104A 惠普激光 台 1
6 非标 方圈标样（第三方报告） 付 1
二、FE-2100M技术详细说明
1、FE-2100M silicon material measurement system 适用于测量各种热轧、冷轧取向和无取向的硅钢材料来料检验，以及成型的非晶、硅钢铁芯的测量，产品符合标准GB/Y3655-92、GB/T13789-92的规定。非标要求添入Rogowski-Chattock磁位计线圈，满单片磁导计测试需要，样品规格（L300mm*W30mm*0.5mm）。
2、标准配置技术指标：配25CM爱泼斯坦方圈测量，用于来料样品检验，技术指标如：【测试结果不定度（K=2）】
频率范围 Bm(%) Hm(%) μa(%) Ps(%) δ（%）
50Hz、60Hz 1.0 1.0`2.0 2.0 1.0 2.0
【测试结果的重复性（恒温）】
频率范围 Bm(%) Hm(%) μa(%) Ps(%) δ（%）
50Hz、60Hz ±0.5 ±1.0 ±1.0 ±0.5 ±1.0
3、FE-2100M silicon material measurement system硬件说明
⑴、电源输入：220V±20V/10A；
⑵、频率范围：50HZ～100HZ，频率：小于0.05%；
⑶、输出功率：500VA正弦波
⑷、输出电压：0～50V，0～150V，0～300V三档；
⑸、电压失真度:优于0.5%，电压稳定度：优于0.02%；
⑹、测试接口:双线圈四端接品,初级电流输出，次极电压采样；
⑺、RS-232接口:通过RS-232接口与微机连接，直接采用上位机软件进行控制测试；
⑻、标准爱泼斯坦方圈和通过认可实验室提供的第三方硅钢标准样品一套；
4、FE-2100M silicon material measurement system功能说明
⑴、主机可用于单机在线测量；
⑵、对重要参数提供分选功能（Br、Bm、Hc、Hm、Ps、μa）；
⑶、准测量：频率f 、初级电流峰值（值）、次级电压峰值（值）、有功功率和现在功率；
⑷、准测量：剩磁Br、矫顽力Hc、幅值磁导率μa、损耗角δ和比总损耗Ps；
⑸、准测量：弹性磁导率U’、粘性磁导率U”，电感磁导率UL、电阻磁导率UR、Q值和电源常数AL；
⑹、提供测试波形I-V-B、B-H磁滞回线（簇）、交流U＆B-H磁导率曲线和磁化曲线和Ps-B比总损耗曲线报告；、
⑺、可叠加三种以下的样品曲线报告进行比对分析
三、交货时间和售后服
1、交货时间：合同签订收到预付款后40个工作日发货；
2、保修期限：18个月，过保修期仍负责维修，维修费用包含：人员差旅费、工资和换元件材料费用；
磁性材料自动测量系统磁性材料自动测量系统磁性材料自动测量系统磁性材料自动测量系统
3、维修响应：72小时内恢复设备正常使用。
