一体钢筋位置测定仪 型号:TT-SZ-R81S库号：M310723
产品用途
SZ-R81S 一体钢筋位置测定仪用于检测现有钢筋混凝土或新建钢筋混凝
土内部钢筋直径、位置、分布及钢筋的混凝土保护层厚度。可以实时准的
“透视”钢筋的位置，并可以对密集钢筋进行测试。 ? 依据规范
《混凝土中钢筋检测技术规范》JGJ/T152-2008
? 性能特点
一体化设计。仪器采用流线型的一体化设计，使得仪器的使用非常方便。
体积小巧。长宽高分别为：205×85×90mm，可以方便的测试到角角落落。
电池可拆卸，随机配两块电池，在现场可以实现不间断使用。仪器没有电了，可以直接拆下电池，
换上另外一块电池，继续使用，每一块的电池使用时间都可长达 20 小时。
可以“透视”钢筋位置，钢筋定位准。仪器采用多线圈结构，可以“透视”钢筋的位置，从而实
现对钢筋的位置实现实时准的定位。
具有的密集钢筋测试功能。在密集钢筋测试方面，达到了行业水平。
带水平激光和垂直激光。水平激光可以保证扫描路线的水平，垂直激光可以标出被测钢筋的走向。
可对钢筋进行扫描。仪器专门设计了密集钢筋测试模块，用户可以根据信号的波形判断钢筋密
集区域的钢筋分布情况。
有图像扫描方式。具有图像扫描功能，可以根据信号生成灰度图，用户可以直观的看到钢筋走向。
有箍筋修正功能。仪器具有箍筋修正功能，在有箍筋的结构中，对钢筋保护层厚度的测试加准。
具有测试完成以后的参数修改功能。在测试完成后，可以修改钢筋直径、保护层设计厚度。
2.8 寸大彩色液晶屏显示。大彩屏显示，界面设计优美，使得用户的操作变得简单方便，液晶屏的
亮度可以调节，方便用户在不同光线下使用。
大容量 SD 卡存储。仪器采用 8G 的大容量空间，用户可以随心所欲的保存数据，而不用担心空间
容量。
U 盘式数据传输方式。仪器进入传输方式，在电脑上可以当作一个移动 U 盘，直接拷贝数据，无需
其他复杂操作，减少传输的故障。
网格扫描模式和剖面扫描模式。可直观的显示钢筋的分布图。且扫描边界在扫描过程中自动切换，
实现了无边界扫描。
测试速度快。采用 ARM 高速采集系统，仪器的反应速度快。
仪器的稳。仪器在设计的时候充分的考虑了用户的使用习惯，电池位于仪器的手柄内，使得仪
器不会出现头重脚轻的现象。
功能强大的 windows 数据分析处理软件。以图形的方式表示测试结果，可以直接生成 Word
或将数据导入 Excel，方便快捷。 ? 技术指标
钢筋直径适应范围 Ф6mm～Ф50mm
保护层厚度范围 量程：6mm～90mm；第二量程：7mm～190mm
保护层厚度
大允许
量程 第二量程
±1mm 2～60 2～60
±2mm 60～70 60～80
±3mm 80~90 80~90
±4mm 90~100 90~120
±5mm 120~160
±6mm 160~200
直径测量范围 Ф6mm～Ф50mm
钢筋位置测定仪钢筋位置测定仪钢筋位置测定仪钢筋位置测定仪
直径测量大允许 ±1 档
工作环境要求
环境温度：-10℃～＋40℃ ；相对湿度：<90%RH
电磁干扰：无强交变电磁场；不得长时间阳光 直射

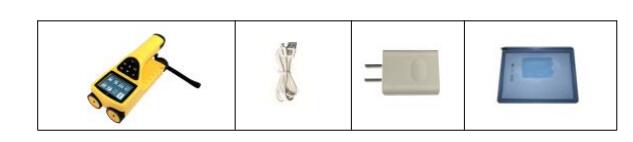

? 标准配置
主机 USB 传输线 充电器 资料袋（内含光盘、用户
手册、出厂合格证）
