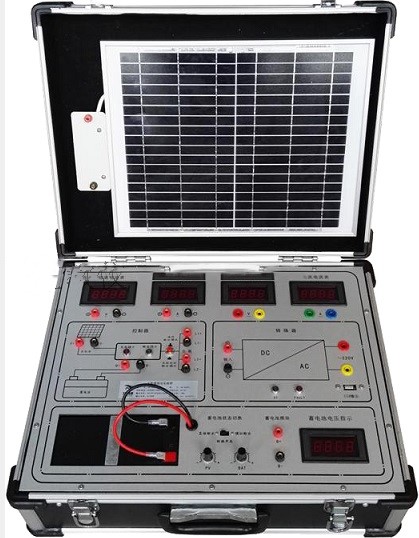

光伏教学实验箱 型号:AZ-711库号：M253821
【概述】
本装置面向职业院校实验教学需求研制，帮助学生理解光伏发电原理，学习光电转换的实际工程应用。通过它可以为电池、控制器和正弦波逆变器工作原理提供一个实用的教学、试验、演示平台。其工作流程是先由电池组件将转换为低压直流电能，再通过控制器对12V蓄电池充电，同时也对后面的逆变器供电，逆变器将12V直流电转变为220V交流电，供给各种负载使用。
【技术参数】
–输入电压：AC220V/50Hz
–工作环境：0℃~40℃，≤85%RH
–尺寸：460×350×160mm
–重量：约9.5KG
【装置的基本配置】
1. 多晶电池板
–额定功率：10W；
–额定电压：17.4V；
–开路电压：22.4V；
–短路电流：3.01Imp；
–组件效率：16-18%；
2. 控制器
–额定输出电压、电流：12V/2A;
–蓄电池过充保护：14.40±0.2V，恢复13.8±0.2V
–蓄电池过放保护：10.80±0.2V，恢复12.5±0.2V
–两种输出模式：普通开/关模式、光控开/关模式
3. 逆变器
–额定输入电压：10~15V
–额定输出电压：AC220V±10%，50Hz±3Hz;DC5V
–输出波形：正弦波
–额定输出功率：150W
–低压关断：9V~10V
–过压关断：14.5~15.5
–温度保护：≥65℃
–转换效率：>90%
–保护功能：过载、过压、短路、低压、高温、反接
4. 其他配置
– 蓄电池容量：12V/7AH
– 直流负载：50Ω/1.，变阻器、12V灯泡
– 交流负载：15W/220V灯泡
– 模拟热源：500W投光灯
【参考教学内容】
– 电池光伏能量转换实验
– 环境对光伏转换影响实验
– 电池直接负载实验
– 控制器工作原理实验
– 控制器的过保护实验
– 控制器的过放保护实验
– 控制器的两种输出模式实验
– 逆变器的低压保护实验
– 逆变器的过压保护实验
– 逆变器输出实验
– 光伏系统电器负载实验
– 光伏控制型系统发电实验实验箱实验箱实验箱实验箱
