-、概述

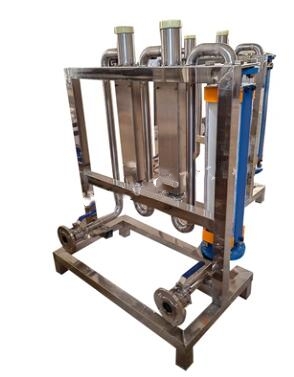

LC177-M76194型循环水旁路挂片测试器是我公司设计的一款式样的挂片腐蚀速率测试装置。该产品具有外形美观、结构紧凑、轻巧灵活、使用方便、便于维护的特点。
二、功能
挂片器同时具有两项功能:一是通过试片腐蚀失重获取腐蚀速率;二是通过透明玻璃管直观地观察水色、菌藻、水垢以及新开工设备的成膜情况。
三、技术参数
1.型号: LC177-M76194
3.框架: 680X 400X 800mm不锈钢方管焊接。
4.管道: DN25，不锈钢管，氩弧焊接而成。
5.挂片桶:内径φ40X 500mm透明玻璃管，两桶可以挂24片标准腐
蚀试片。
6.流量计:玻璃转子流量计，量程250~2500L/H， DN40X 570mm
7.进出水控制: DN25阀门。
8.进出口连接: DN25法兰连接。
9.工作温度: S 50°C。
10.工作压力:≤0.2MPa;
11.外形尺寸: 680X400X920 (mm) 参考。.
12.重量: 20kg。
四、安装
挂片器通过进、出水两只阀门门与管道连接。靠近流量计的阀[门为进水
口，另一侧阀门为出水口。
五、配置
五、配置
主机一台，含转子流量计1只，挂片桶2只，挂片杆2套,
50X5mm“O”形密封圈: 6只。
六、操作方法
挂片器的操作比较简单，安装好试片，调节阀门的开度至需要的流量
可以正常工作了。在日常工作中，应注意遮阳，防止日光照射滋生
菌藻。
七、保养与保修
设备请勿长时间置于高温高湿的环境下工作，也不宜长期在室外日晒
雨淋，不能接触腐蚀性t气体或液体，以防锈蚀及部件的老化。使用
完毕后，应放干设备中的余水，揩摸干净，加上防尘罩，放置于干燥
通风的室内保管。
本公司对产品在正常使用条件下，对于产品品质的缺陷保修期为一年
o
不锈钢挂片器不锈钢挂片器不锈钢挂片器不锈钢挂片器
保修期从出厂之日起算。但是，由于本公司明定义为易损件的部件(如密封圈，小塑料螺丝)不在保修范围内。产品保修范围也不包括未按使用说明书要求而误用，滥用或不正使用所造成的缺陷。保修期满后，我公司仍负责产品的维修，届时将适当收取工本费。
