该型号引伸计的特点是与试样的接触力很小，可用于分开式材料试验高温炉或感应加热系统中的
低应变测量。该引伸计为水冷式,安装在滑动托架上,使用温度为 1200℃,也可以高温型,温度可
达 1600℃
该引伸计采用高温电容传感器结合设计，可以进行其他高温引伸计都无法做到的低行程高
精度应变测量。
该引伸计安装在滑动托架(随机提供)上，滑动托架放在试验系统的负荷支架上，也可以根据需要
定制负荷支架。标准型引伸计配有高纯度矾土陶瓷棒，高温型配备硅碳棒，均根据高温炉的尺寸
定长度。
该引伸计有多种标距和行程可供，对于何标距的引伸计，大行程是±2.5 mm (±0.10 英
寸)，小行程为±0.25 mm (±0.01英寸)。
该引伸计随机提供 3603 信号调节器，输出为模拟直流电压，引伸计在工厂经过标定，模拟输出
电压一般标定为 0－10V 直流。引伸计可以很容易地与试验机控制器连接,也可以直接连接数据采集系
统和图表记录仪，将信号送到试验控制器上的备用直流输入通道(或外部输入)允许引伸计可用于应变
控制试验例如低周疲劳试验。

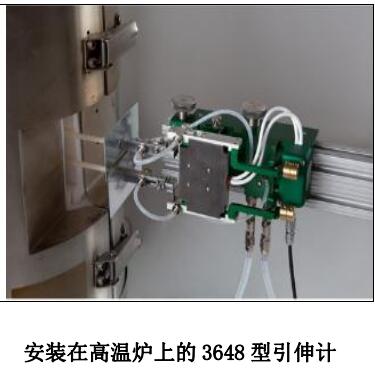

安装在高温炉上的 3648 型引伸计
技术特点：
·试样断裂时可不取下引伸计
·热加持，收缩自如
·此型号可以满足±2.5mm 全尺寸测量范围
· 随机提供信号调节器和电源,提供高电平直流电压输出,噪音非常小(一般 10 伏
直流输出时为 0.1mV), 与试验机控制器、数据采集板、图表记录仪连接简便
·交货前根据用户的电压输出校准电子元件(可追踪的 NIST) ·所有型号均可用于拉伸、压缩和循环试验
·双向机械式行程停止
·标准型满足 ASTM 标准 B-1 级精度要求，包含试验。也可根据要求提供
ISO9513 标准 0.5 级
·随机配备泡沫衬垫箱和一套备用陶瓷杆
·创新的滑动装配设计允许达到试验温度时，引伸计再与试样接触
·可提供低应变高分辨率型引伸计
输入： 包括使用的电源(请注明)
输出： 用户,一般为±5 V 直流或±10V 直流
线性度： 满量程的 0.1%
温度范围： 标准型(-ST)高温度可达 1200℃，可选高温型温度可达 1600℃
连线： 柔性线，标准长度为 2.5m
接触力： 可以调节，大到 150 克, 通常为 30-50 克
操作力： 一般小于 10 克
技术规范:高温电容引伸计高温电容引伸计高温电容引伸计高温电容引伸计
可选件：
高温型，用于 1600℃高温下
2050 型恒温再循环水浴
负荷安装托架
陶瓷杆的端部有标准的直形，V 形和锥形接触点（订货时请注明）
