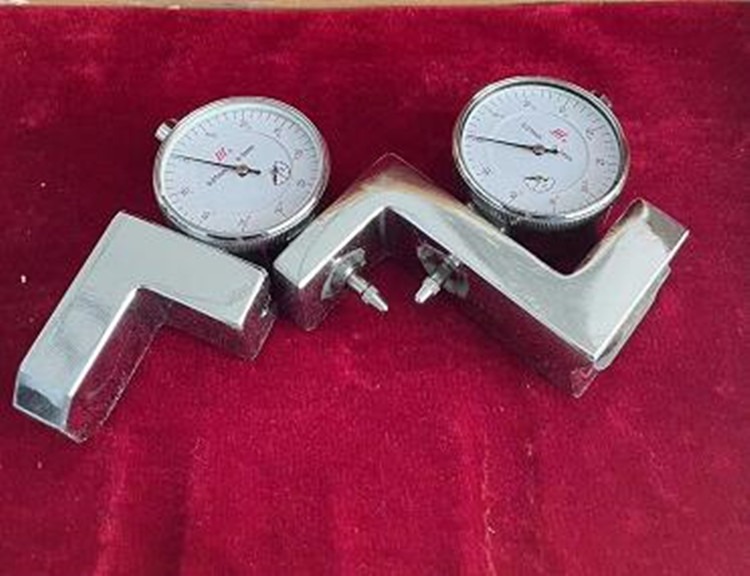

联轴器偏差测量仪SC-3型
1、机械半联轴节; 2、调节杆; 3、磁座; 4、表架;
5、径向百分表; 6、轴向百分表; 7、 电机半联轴节
主要技术参数
量程：0- 3mm 0- 10mm
分辨率：0.01mm 0.01mm
精度 1级 1级
小于 0.02mm 小于 0.02mm
磁座角度 V160 V160
径向高度 H= 120mm H=165mm
调杆长度B=220mm B= 220mm
工作原理:
磁座3吸在机械半联轴节1上，调节杆2可在磁座3的孔内穿行，
表架4吸在电机半联轴节7上。同步转动联轴器即可测出偏差值。
二、
结构特点:
1、调节杆可调节轴向距，因而适用于轴向距不等的联轴器。
三、
使用方法及注意事项:
2、磁座要吸稳，如吸不稳，可直接在联轴器上研磨。
3、磁座3和表架4处在同一轴线上，再读表。
联轴器偏差测量仪SC-3型
1、机械半联轴节; 2、调节杆; 3、磁座; 4、表架;
5、径向百分表; 6、轴向百分表; 7、 电机半联轴节
主要技术参数
量程：0- 3mm 0- 10mm
分辨率：0.01mm 0.01mm
精度 1级 1级
小于 0.02mm 小于 0.02mm
磁座角度 V160 V160
径向高度 H= 120mm H=165mm
调杆长度B=220mm B= 220mm
工作原理:
磁座3吸在机械半联轴节1上，调节杆2可在磁座3的孔内穿行，
表架4吸在电机半联轴节7上。同步转动联轴器即可测出偏差值。
二、
结构特点:
1、调节杆可调节轴向距，因而适用于轴向距不等的联轴器。
三、
使用方法及注意事项:
2、磁座要吸稳，如吸不稳，可直接在联轴器上研磨。
3、磁座3和表架4处在同一轴线上，再读表。
联轴器偏差测量仪SC-3型
1、机械半联轴节; 2、调节杆; 3、磁座; 4、表架;
5、径向百分表; 6、轴向百分表; 7、 电机半联轴节
主要技术参数
量程：0- 3mm 0- 10mm
分辨率：0.01mm 0.01mm
精度 1级 1级
小于 0.02mm 小于 0.02mm
磁座角度 V160 V160
径向高度 H= 120mm H=165mm
调杆长度B=220mm B= 220mm
工作原理:
磁座3吸在机械半联轴节1上，调节杆2可在磁座3的孔内穿行，
表架4吸在电机半联轴节7上。同步转动联轴器即可测出偏差值。
二、
结构特点:
1、调节杆可调节轴向距，因而适用于轴向距不等的联轴器。
三、联轴器偏差测量仪联轴器偏差测量仪联轴器偏差测量仪联轴器
使用方法及注意事项:
2、磁座要吸稳，如吸不稳，可直接在联轴器上研磨。
3、磁座3和表架4处在同一轴线上，再读表。
