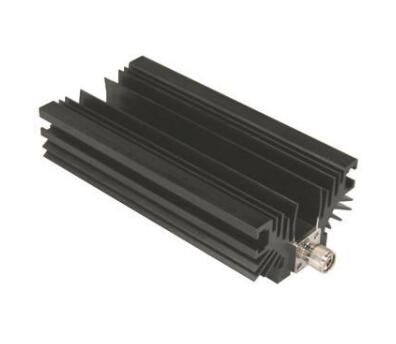

失配负载可在射频系统中产生一个固定反射系数，可
模拟天线或终端系统的特定反射情况，用于发射机和功率
放大器等器件在失配状态下的性能测试。
WTSF 系 列 固 定 驻 波 比 失 配 负 载 平 均 功 率
50W-300W，频率范围 30MHz-2200MHz，驻波比 1-6。
电气性能：
平均功率：300W (对应环境温度 25°C, 当温度上升到 125°C, 功率线性递减至 30W). 峰值功率：5KW (5μs 脉宽, 6%负载周期)
连接器形式：N,SMA
备注：
1. 所有外形尺寸单位 mm, 尺寸公差±3%
2. 若非特别说明,外形尺寸和技术指标对应 N 型连接器。
机械性能
连接器外壳 黄铜镀镍
阳内导体 黄铜镀金
阴内导体 铍青铜镀金
腔体 铝外壳、发黑
温度范围 -55° C ~ +125° C
外形尺寸 280×130×75mm
重量 3Kg
型号 频率范围(MHz) 驻波比
WTSF300 30-500,500-800,800-2200 (1-6)±7%
平均功率：300W (对应环境温度 25°C, 当温度上升到 125°C, 功率线性递减至 30W). 峰值功率：5KW (5μs 脉宽, 6%负载周期)
连接器形式：N,SMA
备注：
1. 所有外形尺寸单位 mm, 尺寸公差±3%
2. 若非特别说明,外形尺寸和技术指标对应 N 型连接器。
失配负载可在射频系统中产生一个固定反射系数，可
模拟天线或终端系统的特定反射情况，用于发射机和功率
放大器等器件在失配状态下的性能测试。
WTSF 系 列 固 定 驻 波 比 失 配 负 载 平 均 功 率
50W-300W，频率范围 30MHz-2200MHz，驻波比 1-6。
电气性能：
平均功率：300W (对应环境温度 25°C, 当温度上升到 125°C, 功率线性递减至 30W). 峰值功率：5KW (5μs 脉宽, 6%负载周期)
连接器形式：N,SMA
备注：
1. 所有外形尺寸单位 mm, 尺寸公差±3%
2. 若非特别说明,外形尺寸和技术指标对应 N 型连接器。
机械性能
连接器外壳 黄铜镀镍
阳内导体 黄铜镀金
阴内导体 铍青铜镀金
腔体 铝外壳、发黑
温度范围 -55° C ~ +125° C
外形尺寸 280×130×75mm
重量 3Kg驻波比固定失配负载驻波比固定失配负载驻波比固定失配负载驻波比固定失配负载
型号 频率范围(MHz) 驻波比
WTSF300 30-500,500-800,800-2200 (1-6)±7%
平均功率：300W (对应环境温度 25°C, 当温度上升到 125°C, 功率线性递减至 30W). 峰值功率：5KW (5μs 脉宽, 6%负载周期)
连接器形式：N,SMA
备注：
1. 所有外形尺寸单位 mm, 尺寸公差±3%
2. 若非特别说明,外形尺寸和技术指标对应 N 型连接器。
