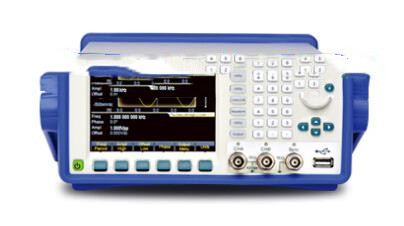

函数/任意波形发生器/谐波发生器 型号:81M/TFG3908A库号：M403707
主要特点：
频率范围：正弦波：1μHz～160MHz（需量程）
CHA和CHB两个独立输出通道，特性相同
具有5种标准波形和150种意波形
频率准度：±2ppm，分辨率1μHz
幅度和偏移分辩率：1mV
具有调AM、FM、PM、PWM、FSK、BPSK功能
标配usb device、usb host、LAN接口
通过usb接口编辑复杂意波形
频率特性
频率范围
正弦波1μHz～80MHz
其他波形
方波、脉冲波：1μHz～60MHz
频率分辨率1μHz
频率准度±2ppm
波形特性
波形种类
5种标准波形，5种意波形，150种内置波形
波形长度2-16k点
采样率
采样速率：500 MSa/s
幅度分辨率
幅度分辨率：14 bits
幅度特性
幅度范围
频率≤100MHz
1mVp-p～10Vp-p(50Ω负载)
频率＞120MHz
1mVp-p～5Vp-p(50Ω负载)
幅度分辨率
1mV或3位
幅度准度
(1kHz，0V偏移，＞10mVp-p)：±（设置值×1％＋2mVp-p）
偏移特性
偏移范围
±5Vpk ac+dc (50Ω负载)
偏移分辨率
1mV
偏移准度
±(设置值×1％＋2mV＋幅度的0.5%)
扫描特性CHA/CHB
频率扫描
扫描范围
全频率范围
扫描时间
10ms～300s
扫描模式
线性、对数
列表扫描
列表长度100个
调制特性CHA/CHB
FM、AM、PM、PWM、Sum调制
载波波形
正弦波，方波，锯齿波等（PWM仅脉冲波）
调制波形
正弦波，方波，锯齿波等
调制频率
1mHz～100kHz
其他调制类型
FSK、3FSK、4FSK、BPSK、QPSK、ASK、OSK
猝发特性CHA/CHB
输出模式
计数猝发、门控输出
猝发周期
1μs～500s
猝发计数
1～1000000个
触发源
内部、外部、手动
计数器
频率测量
0.1Hz～350MHz
周期、脉冲宽度测量
100ns ～ 20s
占空比测量
1％～99％
分辨率
7位/秒
功率放大器（选件）
频率
1Hz～200KHz
电压放大
2倍
输出功率
8W（负载8Ω），2W（负载50Ω）频率≤100KHz
3W（负载8Ω），1W（负载50Ω）频率≤200KHz
机械特性
外形尺寸/重量
256×102×322㎜3/约3㎏谐波发生器谐波发生器谐波发生器
