F 概述
该探测器适用于汽轮发电机及其它具有易爆气体的液面监视与控制。本产品已获得?电气设备?，合格证CJEx09－108。
F 特点
l 采用结构，性能、；
l 动作灵敏、报及时。
F 结构原理

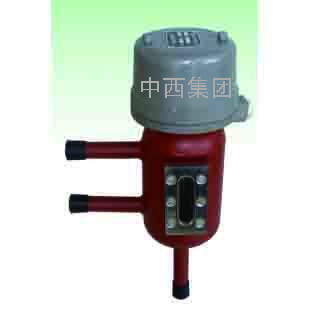

l 该探测报器结构简单，主要由探测器壳体、浮子、磁钢、磁记忆开关等部件组成（见图一），浮子置于全密封结构的探测器壳体内部，磁钢装于浮子杆上部，通过磁路与磁记忆开关联动。
l 当探测器内存积一定数量的液体时（油或水）浮子上浮，磁钢通过磁力作用使磁记忆开关动作，发出信号，当液体排放后，浮子靠重力下落，释放磁记忆开关。在探测器壳体上装有视察窗，供巡检人员观察用。
l 本探测器内部为全密封结构，磁记忆开关也为全密封型，因此探测器具有良好的性能，标志：ExdIICT6。
F 技术参数
l 监测液面范围： 30mm～50mm
l 公称压力： 0.7MPa
l
工作介质： 油、水
l 工作介质温度： ＜90℃
l 接点数量： 两个转换型接点
l 磁记忆开关接点容量：
AC200VA高220V或大1A
DC100W高220V或大0.
l 外壳等级： IP55
l 环境温度： －5℃～40℃
F 安装与维护
图一 YST油水探测器结构及外形尺寸图
图二 YST油水探测器安装系统图
l 探测器垂直安装，具体安装方式见图二安装前用装有液体的（油或水）容器进行模拟试验，如控制液面范围不符合使用要求时，可适当调整磁记忆开关安装位置。
l 探测器应注意免遭重物撞击，或强烈震动，并避免强磁性物质接近，以免造成误动作。
