产品介绍

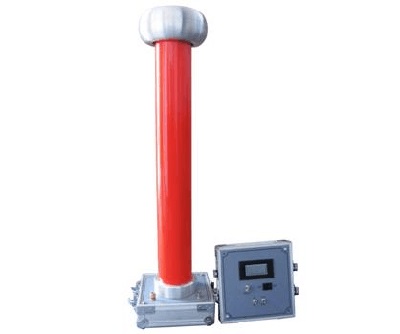

FRC系列交直流阻容分压器是一种通用型高压测量仪表，可用于电力系统、电器、电子设备制造部门测量工频交流高电压和直流高电压。
FRC系列交直流阻容分压器是由高压测量部分和低压显示仪表构成。工作时高压部分和低压仪表分开，工作。
FRC系列交直流阻容分压器系便携式结构，整机用铝合金包装箱作机壳，使用、携带十分方便。
二、技术指标
型 号 50 100 200
量 限
(kV) AC 50 100 200
DC 70 140 280
准度 AC 1.0% 1.0% 1.0%
DC 0.5% 0.5% 0.5%
阻 抗 R(M) 600 1600 3000
C(pF) 400 200 150
1、允许使用环境条件
温度： 20℃15℃
相对湿度：80%
2、产品外形尺寸及重量
型 号 50 100 200
外形尺寸(mm) 200200520 200200850 2202201160
重 量 (kg) 6.5 9.5 13.5
三、使用说明
FRC系列交直流阻容分压器为通用型数字高压表，由高压分压器和低压显示表构成，用电缆连接为一套完整的高压测量装置。
1、接线
本系列产品上端均压罩为高压端，可直接输入被测高压，下端有接地端，供接地使用。用电缆连接高压分压器和低压显示表，并相应的电压和量限即可开始测量。
2、工频高电压测量
连接测量线路后，将低压显示表功能开关切换至AC档，High档，直接测量工频高压，读数即为kV数。如测量电压低于20kV时，可将功能开关切换至Low档，以获得精度的读数。
3、直流高电压测量
连接测量线路后，将低压显示表功能开关切换至DC档，High档，可直接测量直流高压，读数即为kV数。如测量电压低于20kV时，可将功能开关切换至Low档，以获得精度的读数。
4、接地
高压分压器下端装有金属接地端，每次使用前都将接地端接地。
注意：使用前检查接地。
5、允许
本系列产品按有关规程采用相对。
AC DC
50 500V 250V
100 1000V 500V
200 2000V 1000V
6、低压仪表输入阻抗对高压分压器的影响：
本系列产品配用低压测量仪表的输入阻抗为10M，当使用其它仪表时，应考虑其输入阻抗的影响。
7、加高压时，高压分压器及高压引线附近不得有杂物。
8、高压分压器标准分压比为K=1000。高压测定仪高压测定仪高压测定仪高压测定仪
