公司根据化工部JB/T9243. -1999玻璃板,玻璃管液面计标准。
概述:

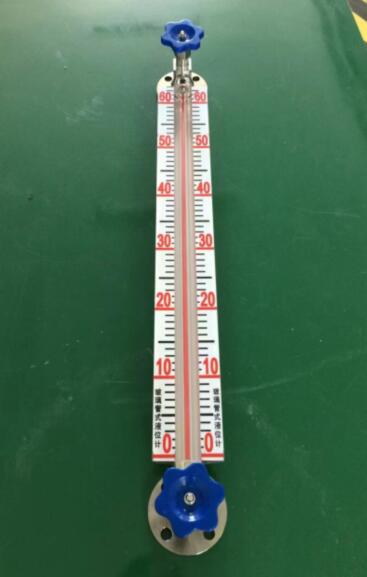

玻璃板、玻璃管液面计为直观液位测量仪表，用来直接或间
接地指示各种塔、罐、槽、箱等容器的液面位置(油、水、酸、碱、
盐等各种介质)仪表两端各装有- -个形阀，当玻璃管发生意外
事故而破碎时，形阀在容器压力作用下自动关闭，以防止容器
内介质继续外流。
参数:
1、法兰的公称直径DN20
2、法兰型式: A型一平面法兰HG5012- -58
B型一凸面法兰院HC5012- -58
3、结构形式:“标准型”D一与 “保温型”W
4、材料分类: I (类材料)-碳钢
I (类材料)耐酸不锈钢
主要技术指标:
1、工作压力≤16Kgf/cm2
2、工作温度≤200C
3、形阀的自动关闭压力≥ 2 Kgf/cm2
4、保温套蒸汽压力≤6Kg/cm2
结构和原理
仪表在上下阀上都装法兰连接，使保持法兰表面光洁，通过法兰与容器连接构成连通器,透过玻璃板或玻璃管，可直接读得容器内液位的高度。在上下阀内都装有钢球，当玻璃板或玻璃管因意外事故破坏时，钢球在容器压力作用下，阻塞通道，这样容器便自动密封，可防止密封内的液体继续外流。
在仪表的阀端装有阻塞螺钉，可供取样用，或在检修时放出仪表中剩余液体使用。
公司根据化工部JB/T9243. -1999玻璃板,玻璃管液面计标准。
概述:
玻璃板、玻璃管液面计为直观液位测量仪表，用来直接或间
接地指示各种塔、罐、槽、箱等容器的液面位置(油、水、酸、碱、
盐等各种介质)仪表两端各装有- -个形阀，当玻璃管发生意外
事故而破碎时，形阀在容器压力作用下自动关闭，以防止容器
内介质继续外流。
参数:
1、法兰的公称直径DN20
2、法兰型式: A型一平面法兰HG5012- -58
B型一凸面法兰院HC5012- -58
3、结构形式:“标准型”D一与 “保温型”W
4、材料分类: I (类材料)-碳钢
I (类材料)耐酸不锈钢
主要技术指标:
1、工作压力≤16Kgf/cm2
2、工作温度≤200C
3、形阀的自动关闭压力≥ 2 Kgf/cm2
4、保温套蒸汽压力≤6Kg/cm2
结构和原理
仪表在上下阀上都装法兰连接，使保持法兰表面光洁，通过法兰与容器连接构成连通器,透过玻璃板或玻璃管，可直接读得容器内液位的高度。在上下阀内都装有钢球，当玻璃板或玻璃管因意外事故破坏时，钢球在容器压力作用下，阻塞通道，这样容器便自动密封，可防止密封内的液体继续外流。
在仪表的阀端装有阻塞螺钉，可供取样用，或在检修时放出仪表中剩余液体使用。液位计液位计液位计液位计
