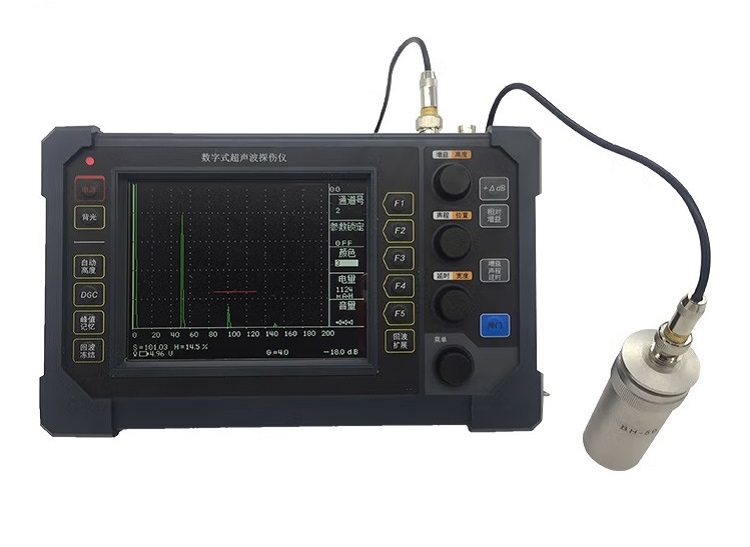

数字智能声波无损探伤仪 型号EUT650
  • 产品名称:数字智能声波无损探伤仪 型号EUT650
  • 产品型号:EUT650
  • 所属类别:专用仪器仪表
  • 发布时间:2023-06-26
  • 已获点击:10
详细说明

技术参数

材料声速:1000~9999M/S

大声程:

6100mm,满刻度声程小4mm(钢,纵波,反射式)

频率范围:0.4~10MHz(宽带)/1~33~10MHz(带通)

增益范围:110dB(步长01dB,1dB)

延时范围:6000mm

K值范围:0.20~5.00

抑制范围:0~ 50%

增量:20dB

补偿:-20~ 20dB

测长线:-20~20dB

定量线:-20~20dB

判废线:-20~20dB

垂直线性:<3%测17%

水平线性:<0.3%技检局实测0%

发射电源电压:DC 200V

发射脉冲宽度:负脉冲方波0.05~0.6μS 可调(步长0.01uS)

发射脉冲内阻:不大于10Ω

探头阻尼电阻:约120Ω 固定

放大器输入:

增益OdB,屏幕高度时约50V峰值

输入端噪声约50μV峰值(宽带)带宽噪声约16nV√Hz峰值

数字采样:8bit实时50MHz,等效200MHz(硬件实现)

显示方式:检波+、检波一、全波

件:TFT工业彩色液晶显示屏(320x240,57英寸),背光灯

液晶屏刷新频率:50Hz

闸门:进波门、失波门,可调

动态范围:>32dB技检局实测38dB

灵敏度余量:>58dB(与探头有关)技检局实测66dB

分辩率:>26dB(与探头有关)

测厚分辨率:0.02mm(厚度小于650mm时)

电源:4节5号Ni-MH可充电池2500mAh外接电源DC9~15V05~0.3A

电池消耗功率:约2W(350mm声程 背光强、发射重复频率FAST)

约15W(350mm声程 背光弱、发射重复频率SLOW)

电池连续工作时间:约5小时(350mm声程、背光强、发射重复频率FAST)

约65小时(350mm声程 背光弱、发射重复频率SLOW)

储存环境温度:-20℃~+70℃

工作环境温度:-10℃~+50℃

外形尺寸:245x152x41mm(不包含旋钮突出部分)

质量:约950克(含电池)数字智能声波无损探伤仪 型号EUT650数字智能声波无损探伤仪 型号EUT650数字智能声波无损探伤仪 型号EUT650数字智能声波无损探伤仪 型号EUT650
