1、适用范围
本设备适用于对各种受电弓进行动作特性试验测试。

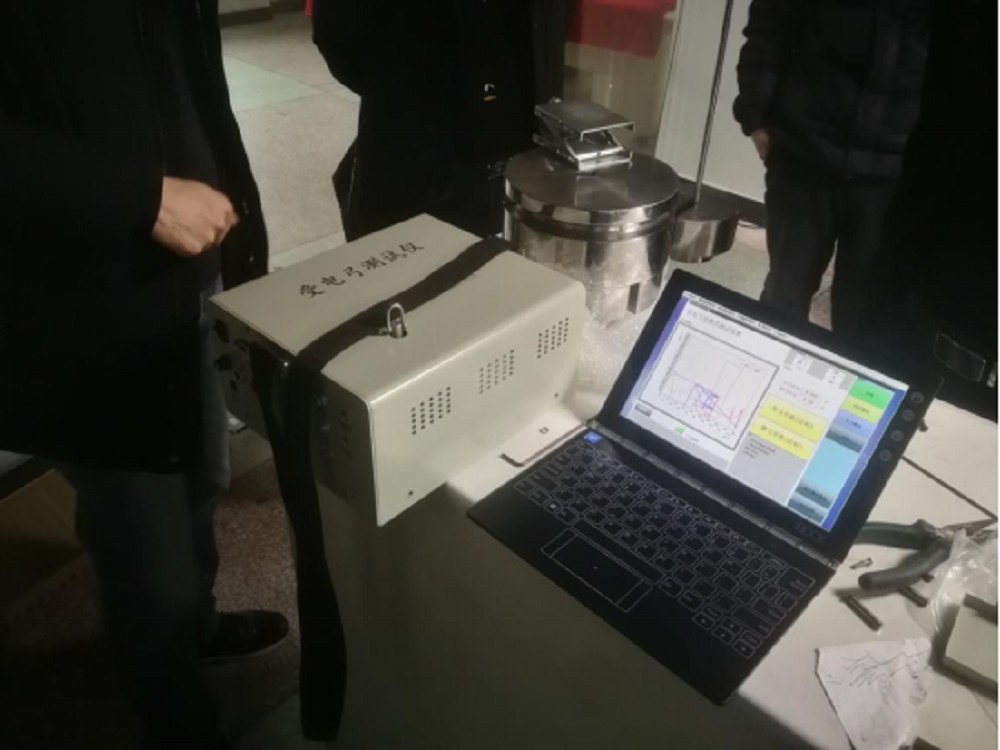

2、系统组成
便携式受电弓检测设备由控制单元、显示单元、测量单元、保护单元、供电单元、数据处理单元及分析软件组成。具有体积小、自动化程度高、测量精度高、操作简单方便以及便于上车测试等特点。全套设备采用全汉化人机操作界面进行操作。测试结果均可通过彩色显示屏实时显示出来,并可通过将结果打印输出。
3、功能特点
a.能够实现静态接触压力检测。
b.通过设定停止位置，可以测试意升弓高度的静态接触压力。
c.设备能够实现同高压力差检测
d.通过升、降弓曲线测试，测试仪分析升过程与降弓过程中同一高度接触压力差值。
e.通过升、降弓曲线测试，测试仪分别分析升弓过程中的大压力差值——升弓同向压力差和降弓过程中的大压力差值——降弓同向压力差。实现同向压力差检测。
f.大升弓高度，在检测静态压力时同时检测大的升弓高度。
g.采用限高计时的检测方法检测升降弓时间。
h.本设备具备数据自动采集、分析功能。测试结果形成时间变化趋势报表数据库文件，用于网络数据上传或转储；同时根据试件编号可将被测试设备的状态趋势数据导入诊断仪，进行现场趋势分析，推断被测设备当前状态和未来发展趋势。
4、主要技术参数
a 测力范围（N）： 0 ～ 200
b 测力精度（N）： 1.0
c 综合（N）： ±1.0
d高度范围（mm）： 130 ～ 2800
e位置精度（mm）： 5
f 采样间隔（mm）： 25
g 计时范围（s）： 0～99
h 计时精度（s）： 0.1
货物清单（主要设备清单）
序号 名称 型号/参数 数量 单位
1 受电弓测试主机 1 套
2 便携式测试电脑 G410 1 台
3 光电感应器 24V 1 个
4 主机通讯线缆 USB/RS485 1 条
易损件备品备件清单
序号 名称 型号/参数 数量 单位
1 主机通讯线缆 USB/RS485 1 条
2 挂钩 1 个
3 光电感应器 24V 1 个
4 时间带 1 条
5 保险 5 个便携式受电弓测试仪 型号M343588便携式受电弓测试仪 型号M343588便携式受电弓测试仪 型号M343588便携式受电弓测试仪 型号M343588
