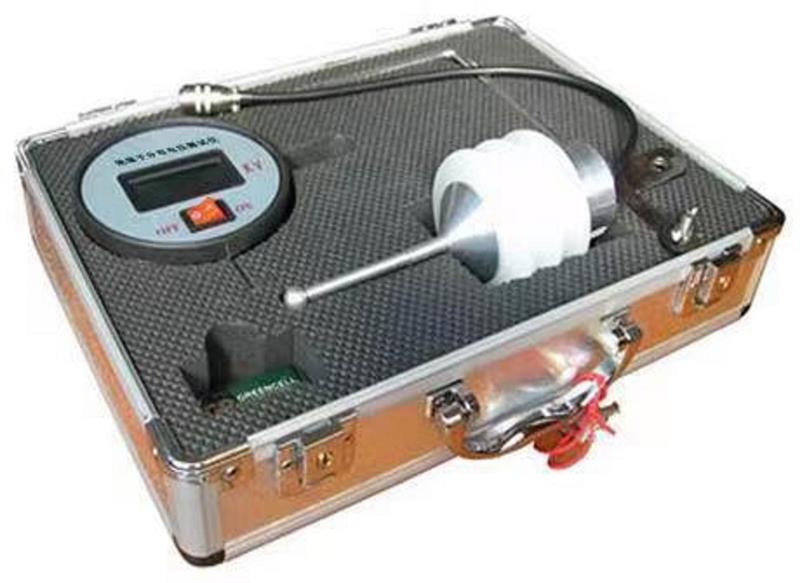

M343583绝缘子分布电压测试仪
M343583型表主要用于交流线路35～500kV的带电测量过线塔的绝缘子串电压分布值。也可用于试验室内各种35kV以及交流电压绝缘子的电压分布测量。是一种理想的保障线路运行的检测仪表和带电作业辅助工具。
原 理
M343583型表采用静电式结构，测量绝缘子两点之间电位差，将被测电压变成电场进行测量。因而阻抗高，对于被测量系统的影响小。被测出的信号经内部放大处理，后以电压值的形式，由LCD数字显示输出。如果某一片绝缘子的电位差为 O 时 , 则该片绝缘于为零值绝缘子。如果测 试中某一节是标准值 50% 时说明其是劣化绝缘子。根据所测的数据还可以绘制 绝缘于分布电压图。用来进下一步判断劣化绝缘子。因此测量时操作迅速，简单明了。
使 用 方 法
参照装配图，组装M343583仪表。用M8螺丝将M343583表装于绝缘操作杆上，杆的长度应符合带电作业的规定，见附表。调整接头，使接触杆与被测绝缘子的悬挂方式对应，能顺利地接触到被测绝缘子两端的金属部分。连接好插头，打开开关，有液晶显示便可工作，读数的单位为kV。
附表:配套绝缘操作杆要求
额定电压（kV） 长度（M） 工频耐受电压 试验时间（mim） 试验结果
标准值（KV） 试验值（KV）
35 2.5 95 95 1 合格
66-110 3 220 220 1 合格
220 3.5 440 440 1 合格
330 4 380 380 5 合格
500 5 580 580 5 合格
主 要 技 术 参 数
测量范围：1~30kV
精 度：1级
极间耐压：40kV
极间电容：2Pf
输出形式：液晶数字显示
电 源：DC9V （可充电电池）
体 积： ?100*34（mm）
重 量：500g绝缘子分布电压测试仪 型号M343583绝缘子分布电压测试仪 型号M343583绝缘子分布电压测试仪 型号M343583绝缘子分布电压测试仪 型号M343583
