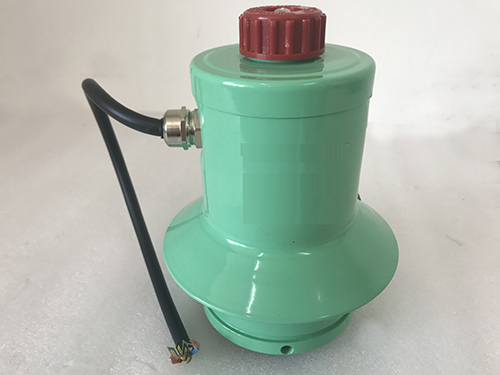

用 途
●适用于液体或气体绝缘的、互感器、有载分接开关、高压开关等电气产品。
●当电气设备内部发生故障时，阀将开启释放油箱内的压力，避免油箱变形与爆裂。
●油箱内压力降到阀的关闭压力值时，阀又关闭，免除外界水分及杂质进入箱内。
●产品具有电气报信号，可实现远程监控。
使用条件及安装方式 型 号 说 明
● 环境温度
-30℃～40℃。
● 安装位置
a）安装在油箱盖上；
b）油箱上部侧壁上。
产品规格及基本参数
喷油口径（mm）:Φ25 Φ50
开启压力（kPa):15 25 35 50 55
开启压力偏差（kPa）: ±5
关闭压力（kPa）:8 13.5 19 26.8 29.5
密封压力(Kpa): 9 15 21 30 33
压力释放阀的选用
● 喷油口径的
油箱内油重（t） ∠1.5 1.5～4.5
阀喷油口径（mm） Φ25 Φ50
● 开启压力的
a）压力释放阀的开启压力应等于或略小于 0.6～0.7 倍的油箱压力；
b）按产品规格及基本参数表定阀的开启压力
